Cara Mendesain Struktur Baja Penopang Kolom Distilasi

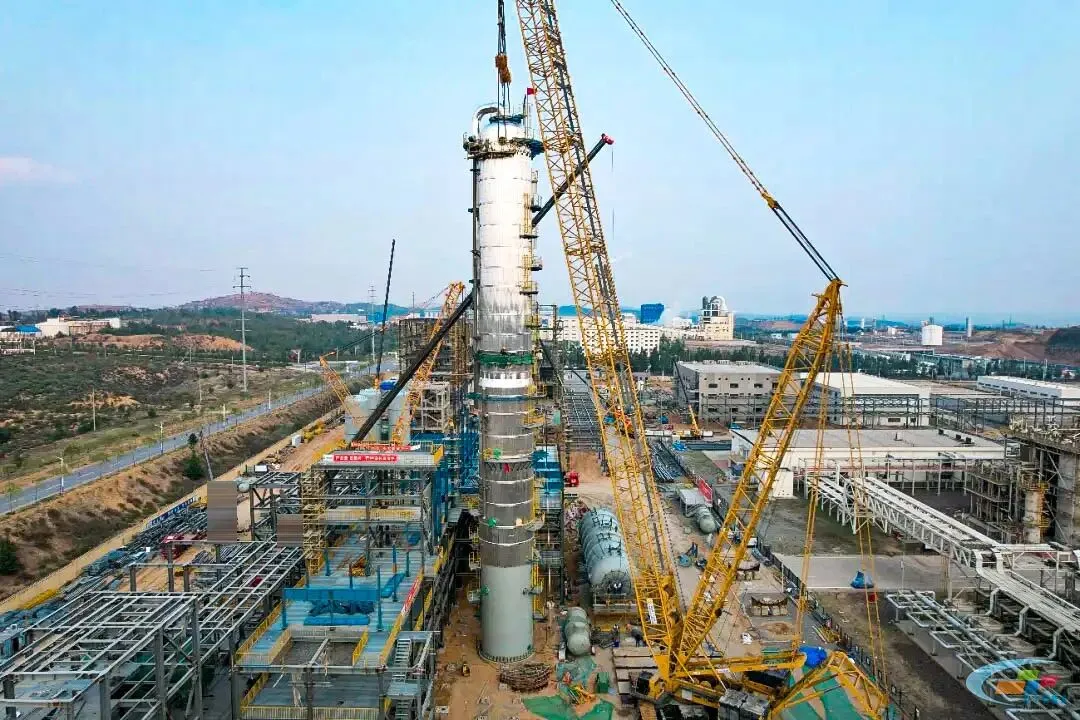

Dukungan kolom gagal saat beban atau detail salah. Keterlambatan bertambah. Biaya meningkat. Saya menggunakan jalur desain yang jelas dan sudah teruji untuk melindungi keamanan, jadwal, dan anggaran.

Desain dukungan kolom distilasi dengan mengunci data, memilih tipe dukungan yang tepat, memodelkan alur beban (load path), merinci sambungan, menghitung ukuran anchor dan pelat dasar, menegakkan QA, serta mengoptimalkan sumber lokal dan perubahan di masa depan.

Anda menghadapi jadwal yang ketat dan risiko besar. Saya menjaga panduan ini tetap praktis dan langsung pada inti. Saya membagikan pengecekan, ukuran, dan langkah persis yang saya gunakan agar Anda bisa mulai bergerak sekarang juga.

Parameter Kolom dan Lokasi Apa yang Paling Penting?

Parameter yang tidak lengkap atau salah merusak desain. Pekerjaan ulang meningkat. Saya memulai dengan data sheet yang disiplin agar tim proses dan struktur sinkron dan mencegah masalah mendadak di akhir.

Pastikan geometri, berat operasi dengan cairan, beban angin dan gempa sesuai kode, aksesoris dan insulasi, data temperatur, dan kapasitas tanah. Tetapkan kasus: kosong, operasi, hydrotest, shutdown, dan cadangan untuk upgrade.

Saya membuat satu data sheet dan melindunginya dengan kontrol perubahan. Saya mencantumkan tinggi, diameter, tebal shell, jumlah nozzle, dan berat internal. Saya tambahkan berat cairan pada lonjakan maksimum. Saya sertakan insulasi, pelapis, tangga, platform, rak instrumen, dan beban pipa. Saya ambil data kecepatan angin dan eksposur dari ASCE 7 atau kode lokal. Parameter gempa seperti Sds, Sd1, dan kelas tanah diambil dari laporan geoteknik. Saya catat kapasitas dukung tanah, batas penurunan, kedalaman embun beku, dan air tanah. Saya definisikan rentang temperatur dan gradien yang diperkirakan. Untuk kolom tinggi 60 m diameter 3,6 m biasanya: kosong 120 t, operasi 210 t, hydrotest 250 t. Saya kunci kasus dan cadangan upgrade atas persetujuan klien. Satuan selalu konsisten. Setiap revisi terdokumentasi tanggalnya. Ini mencegah penambahan biaya dan konflik desain.

Susunan Dukungan Mana Paling Cocok untuk Kolom Anda?

Tipe dukungan yang salah membuang baja dan waktu. Akses jadi sulit. Saya uji beberapa opsi cepat dan pilih bentuk yang paling efektif menahan beban dan sesuai untuk perawatan.

Gunakan skirt untuk kolom tinggi dan berat dengan momen besar. Gunakan bracket untuk kolom pendek dan ringan. Pertimbangkan skirt hybrid dengan panel akses. Selalu pakai base ring atau annular plate.

Saya sesuaikan jenis dukungan dengan tinggi, diameter, dan beban lateral. Skirt tertutup cocok untuk kolom tinggi di area angin dan gempa besar. Ini memberikan kekakuan lateral dan alur beban yang jelas, tapi butuh lubang inspeksi berpenguat dan pengecekan shell yang ketat. Skirt terbuka atau berpenerang memudahkan inspeksi dan mengurangi akumulasi panas, tapi saya tambah stiffener agar tidak mudah buckle. Dukungan bracket untuk kolom pendek dengan momen rendah. Saya ukur gusset agar beban menyebar dan cek tegangan lokal shell. Base ring/annular plate selalu dipakai agar kompresi dan tegangan anchor tersebar dengan baik. Untuk proyek area energi misal, skirt hybrid dengan panel bongkar pasang bisa hemat baja 12% dan waktu inspeksi berkurang separuh. Kekakuan tetap terjaga dengan rib serta penguatan di cutout. Tim kerja jadi lebih cepat dan aman.

Bagaimana Alur Beban Ditransfer dalam Sistem Dukungan?

Alur beban tersembunyi bisa menyebabkan kegagalan. Baut jadi longgar. Shell bisa buckle. Saya telusuri semua alur dari kolom ke fondasi dan cek dengan kasus beban gabungan.

Modelkan beban vertikal, lateral, thermal, dinamis, dan insidental dalam satu 3D model. Cek stabilitas global dan detail lokal. Pastikan anchor, base ring, lubang shell, dan zona bracket aman.

Saya bangun 3D model di SAP2000 atau STAAD.Pro lalu saya masukkan kekakuan skirt, ring, bracket, dan anchor. Saya beri beban vertikal dari shell, internal, cairan, insulasi, dan aksesoris. Saya pun tambahkan beban angin dengan faktor gust dan torsi. Gempa: shear dasar dan overturning dari ASCE 7 plus kelas tanah. Saya perhitungkan pergerakan thermal antara kolom dan dukungan. Saya sertakan beban dinamis dari pompa dan pulsa aliran. Beban insidental: misal kegagalan pipa penyangga, ledakan, atau tabrakan. Semua kasus beban digabung sesuai kode lalu nilai ratio aman dicek. Drift global dicek, dan displacement tertahan di limit proses. Buckling shell dekat lubang dan bracket dicek detail. Tension anchor dan shear uji beban maksimal. Saya uji sensitivitas perubahan kekakuan. Semua data tersusun dan penamaan yang jelas. Audit dan review lebih mudah.

Bagaimana Merinci Sambungan Baja dan Akses?

Detail jelek memperlambat pemasangan dan meningkatkan risiko. Saya buat sambungan sederhana, mudah diulang, dan bisa diinspeksi. Akses dirancang sesuai kebutuhan riil pengguna.

Prioritaskan modul las di workshop dan sambungan baut di site. Pilih spesifikasi baut yang jelas. Cat sesuai lingkungan. Tempatkan platform dan akses di titik perawatan. Minimalisasi pemotongan dan las di site.

Saya pakai las untuk stiffener dan ring assembly di workshop. Baut di site untuk kecepatan dan kontrol kualitas. Untuk baut utama: ASTM A325 (ISO 8.8) atau A490 (ISO 10.9). Joint slip-critical untuk area bergetar. Toleransi lubang diatur dan panduan fit-up ada. Weld sesuai AWS D1.1, NDT pada setiap las penuh. Coating: galvanis plus epoxy untuk area kimia/laut, primer zinc rich plus polyurethane untuk area daratan. Material beda diisolasi agar tidak korosi galvanis. Platform dekat titik penarikan tray atau cluster instrumen. Lebar minimum platform 900 mm, handrail 1,1 m, ada toe board. Hatch punya hardware aman dan engsel kuat. Kalau ada box yang gampang diganti, site kerja bisa selesai tanpa harus las/memotong. Pengalaman saya, mengganti bracket korosi selesai dalam setengah hari tanpa hot work. Jadwal aman dan safety naik.

Apa yang Perlu Diperhatikan pada Interface Fondasi?

Anchor dan grout yang salah mahal perbaikannya. Saya ukur anchor dan pelat agar kuat menahan tension dan shear lalu rancang inspeksi serta kemudahan penggantian.

Pilih diameter dan grade anchor yang sesuai uplift dan shear. Cek jarak ke tepi dan kekuatan breakout. Pelat dasar ukur dari tegangan tekan. Grout non shrink dan sleeve untuk toleransi site.

Data geoteknik awal jadi dasar. Saya cek kapasitas fondasi, batas penurunan, risiko uplift, dan potensi likuifaksi. Anchor dihitung tension plus shear dengan grade ASTM F1554 55/105, embedment cukup dan breakout dicek. Jarak ke tepi dan antar anchor sesuai kode. Shear lug ditambah jika beban lateral tinggi. Pelat dasar tebal pas agar tekan dan lentur terkendali. Shims atau leveling nuts sesuai rencana erection. Grout non-shrink ASTM C1107, serta prosedur prepping dan curing ditulis. Grout holes dan port inspeksi ditambahkan. Sleeve dipasang agar bisa re-align dan replace. Proteksi anchor pakai sleeve/seal/coat. Drainase dijaga agar air tidak menggenang. Dulu anchor pernah lepas di site karena buru-buru, perbaikan rumit. Sekarang, geoteknik wajib awal, plus safety margin anchor. Biaya kecil, aman besar.

Bagaimana QA dan Pemeriksaan Dilaksanakan?

Kualitas rusak tanpa rencana jelas. Saya tentukan sistem pengecekan di awal dan tag tiap member. Rekaman dibuat sederhana, lengkap, dan bisa diakses bersama.

Weld procedure dikualifikasi. NDT pada las utama. Tension baut diverifikasi. Posisi tegak dicek usai erection. Tebal coating dicek. Member di-tag dan arsip digital dilink.

QA dibuat sebelum final desain. Weld dan tukangnya dikualifikasi AWS D1.1. NDT: UT pada las ring penuh, MT/PT pada fillet/bracket. Acceptance dan repair jelas. Tension baut diverifikasi torque tool atau tension control. Survey posisi tegak setelah erection, toleransi L/1000 atau sesuai projek. Bearing pelat dasar dan grout diperiksa. Tebal coating diukur plus holiday test direkam. Member besar di-tag RFID atau QR code. Semua data: certificate material, weld map, NDT report, log torque dan painting di-link ke tag. Re-inspeksi pas turnaround atau gempa. Pernah klien minta semua rekam las skirt. Tag digital berikan jawaban dalam menit. Audit jauh lebih lancar, masalah hilang.

Bagaimana Desain Hemat Biaya dan Berkelanjutan?

Biaya membengkak kalau desain tidak perhatikan supply dan upgrade. Saya tekan waste dan rancang upgrade agar owner hemat hingga umur ekatalog.

Pakai grade baja dan ukuran lokal. Standarisasi modul. Prioritaskan baut. Rancang agar mudah bongkar. Sistem coating tahan lama. Reuse platform dan tangga lintas unit.

Grade lokal: A36 dan A572 Grade 50 (plat/balok), baja weathering A588 jika cocok. Thickness distandarkan supaya mill supply lancar dan nesting optimal. Lubang dan baut diseragamkan untuk procurement. Modul untuk shipping dan erection efisien. Site welding minimum, baut dipilih agar swap future mudah. Desain untuk dismantle, lifting point, dan akses di area rawan rusak. Coating dipilih yang tahan exposure, agar tahan lama dan repaint minim. Platform dan tangga bisa dipindah pakai di banyak unit. Vendor diselaraskan awal, lead time dicocokkan. Gambar direvisi agar waktu supply tidak molor. Monitoring waste di shop supaya biaya makin turun dan jadwal terjaga.

Kesimpulan

Desain dengan data pasti, dukungan tepat, alur beban jelas, detail sederhana, interface fondasi kuat, QA ketat, dan opsi upgrade mudah. Semua itu menjaga keamanan, biaya, dan jadwal proyek.
