Satu kesalahan perhitungan yang sering terabaikan dalam desain struktur baja penopang reaktor tidak hanya menyebabkan biaya perbaikan yang tinggi, tetapi juga menimbulkan risiko keselamatan yang serius—perhatian terhadap detail di sini menentukan masa depan proyek Anda.
Apa saja prinsip desain dan tips fabrikasi terpenting untuk struktur baja penopang reaktor?
Stabilitas struktural, pemilihan material baja yang tepat, detail sambungan yang cerdas, pengaturan pergerakan termal yang memadai, fabrikasi digital, pengendalian mutu berstandar tinggi, serta perlindungan permukaan tingkat lanjut—semuanya secara bersama-sama menciptakan struktur penopang reaktor dengan tingkat keselamatan, keandalan, dan umur pakai yang unggul.

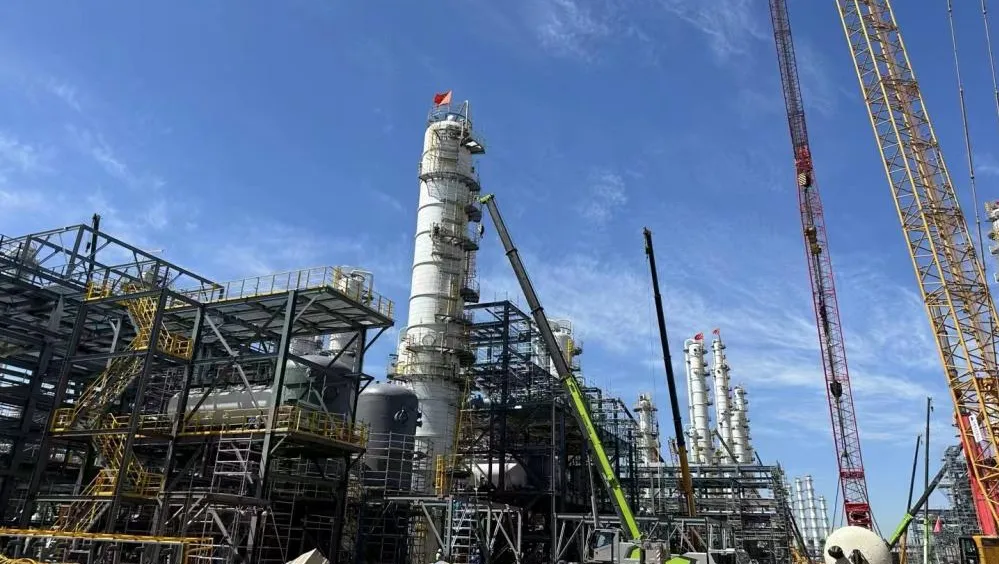

Setiap proyek yang pernah saya tangani di sektor energi dan petrokimia selalu bergantung pada seberapa baik struktur baja penopang reaktor dirancang dan difabrikasi. Komponen ini bersifat mission-critical—kegagalan berarti penghentian produksi, kehilangan pendapatan, dan kerusakan reputasi.
Untuk menghindari hal tersebut, setiap tahap harus dilakukan dengan benar, mulai dari perhitungan beban hingga pemeriksaan torsi baut di lapangan.
Di sini saya membagikan prinsip desain, metode fabrikasi, dan pelajaran lapangan yang paling praktis dan telah teruji—setiap langkah dijelaskan dengan jelas agar dapat langsung diterapkan dalam proyek Anda.
Tanpa analisis yang tepat terhadap semua jenis beban serta jalur distribusinya, bahkan balok baja yang tebal pun dapat mengalami puntir, tekuk, atau kelelahan dini.
Stabilitas struktural dan distribusi beban yang benar bergantung pada pemetaan seluruh jenis beban—beban mati, beban hidup, beban termal, angin, gempa, getaran—termasuk beban tambahan dari pipa, cable tray, dan platform. Gunakan perangkat lunak analisis modern seperti STAAD.Pro atau SAP2000 untuk mensimulasikan tidak hanya beban statis harian, tetapi juga kondisi ekstrem seperti gempa bumi dan perubahan suhu yang cepat.
Saya sering menemukan desain yang hanya mempertimbangkan berat reaktor saja. Ketika pipa dan platform tambahan dipasang, struktur mulai menunjukkan tanda-tanda deformasi dan tegangan berlebih.
Untuk menghindari hal ini, lakukan rincian beban secara menyeluruh:
Beban Mati (Dead Load): Berat sendiri balok, kolom, dan reaktor
Beban Hidup (Live Load): Personel, peralatan, dan aktivitas operasional
Beban Dinamis: Gempa bumi, getaran operasi dari pompa dan kompresor
Beban Termal: Pemuaian dan penyusutan saat pemanasan atau pendinginan
Beban Lingkungan: Tekanan angin dan beban salju (untuk unit luar ruang)
Kembangkan matriks kombinasi beban yang komprehensif dan verifikasi struktur pada kondisi paling tidak menguntungkan. Rujuk standar seperti AISC, EN 1993-1-1 (Eurocode 3), atau standar lokal yang berlaku, dan jangan mengabaikan tinjauan pihak ketiga untuk reaktor kritis.
Diagram jalur beban sangat membantu untuk menentukan lokasi penguatan, penambahan gusset, serta area yang diperkirakan mengalami pergerakan.
Menggunakan baja standar tanpa pertimbangan lingkungan dapat menyebabkan kegagalan getas pada suhu rendah, korosi cepat di area laut, atau retak akibat kebocoran proses.
Praktik terbaik adalah memilih grade baja berdasarkan kondisi operasi dan kebutuhan umur layanan. Opsi umum meliputi:
ASTM A36: Ekonomis, cocok untuk iklim sedang dan instalasi dalam ruangan
Q345B: Kekuatan baik, umum di Asia (setara ASTM A572 Gr50)
Duplex Stainless (mis. S32205): Pilihan terbaik untuk lingkungan sangat korosif atau area luar ruang dengan hujan dan kandungan garam tinggi
Saya selalu melampaui sekadar spesifikasi grade. Untuk zona bersuhu rendah—hingga -40°C—saya mewajibkan sertifikasi uji impak Charpy V-notch dari pemasok baja, dengan minimal tiga sampel per heat memenuhi nilai energi serap minimum.
Untuk fasilitas yang menangani asam, saya merekomendasikan uji laju korosi menggunakan kupon serta data komposisi kimia dari pabrik baja.
Untuk setiap opsi material, pastikan kemampuan las (weldability) dan ketersediaan logistik. Dalam satu proyek fast-track, keterlambatan pengiriman baja duplex akibat kurangnya verifikasi rantai pasok menyebabkan keterlambatan instalasi.
Selain itu, pemilihan baja harus disesuaikan dengan sistem perlindungan korosi—galvanisasi tidak cocok untuk beberapa baja paduan tinggi; pelapisan di workshop sering menjadi solusi terbaik.
Kekuatan struktur dapat runtuh jika sambungan baut atau las diabaikan, salah spesifikasi, atau dipasang dengan buruk.
Gunakan sambungan baut pada area yang memerlukan inspeksi rutin atau kemungkinan pembongkaran di masa depan. Pilih baut kekuatan tinggi berpretension (misalnya ASTM A490) untuk menahan geser dan mencegah slip, serta sediakan washer dan plat distribusi beban yang memadai.
Untuk sambungan utama dan area beban tinggi, las penetrasi penuh (multi-pass) harus diwajibkan.
Dalam beberapa proyek, saya melihat fillet weld sederhana digunakan di lokasi yang seharusnya memerlukan las penetrasi penuh—hasilnya, retak muncul dalam waktu kurang dari satu tahun. Untuk fabrikasi di workshop, gunakan jig dan fixture terkalibrasi guna mencegah akumulasi kesalahan dimensi.
Sambungan Baut
Baut tension-control
Kunci torsi terkalibrasi
Tanda inspeksi setelah pengencangan
Sambungan Las
Inspeksi NDT (UT/RT)
Preheat dan PWHT untuk sambungan tebal
Material filler harus sesuai dengan grade baja dasar
Sambungan Hybrid
Kombinasi baut + las untuk sambungan lapangan
Pra-perakitan di workshop, dibaut di lokasi
Di lokasi proyek, pastikan kedua sisi sambungan dapat diakses untuk pengencangan dan inspeksi visual—sangat penting untuk kolom yang dipasang dekat dinding.
Mengabaikan pergerakan termal tidak hanya menyebabkan retak kosmetik, tetapi juga kegagalan kolom, bearing, dan robeknya sambungan pipa.
Relief termal dicapai dengan merancang expansion joint, sliding support (misalnya bantalan PTFE/Teflon), serta lubang baut oversize atau slot. Titik guide dan anchor harus direncanakan berdasarkan arah pemuaian yang diketahui dari simulasi proses, khususnya untuk reaktor dengan fluktuasi suhu tinggi.
Saya pernah menangani kasus di mana kolom penopang retak di area fondasi karena baja memuai beberapa sentimeter saat start-up. Tanpa expansion joint, tegangan tidak dapat dilepaskan—mengakibatkan perbaikan selama tiga minggu.
Petakan rentang suhu untuk setiap titik penopang
Baut jangkar tetap di sisi dingin, lubang slot di sisi panas
Tambahkan bearing dengan permukaan gesek rendah
Koordinasikan pergerakan dengan desainer pipe rack dan piping
Uji pergerakan dalam model struktur dan bandingkan dengan kondisi aktual di lapangan
Pada reaktor berukuran besar, deviasi beberapa milimeter saja dapat menyebabkan ketidaksesuaian instalasi—presisi bukan pilihan, melainkan keharusan.
Terapkan alur kerja fabrikasi digital. Pemotongan CNC plasma atau laser mampu mencapai toleransi ±1 mm atau lebih baik. Pengelasan robotik memastikan konsistensi pada sambungan berulang, dan pelacakan laser 3D memverifikasi akurasi tata letak.
Sejak beralih ke CNC dan pengukuran laser, pekerjaan ulang di lapangan (pemotongan panas atau shim) berkurang lebih dari 90%.
Pemindaian barcode seluruh material masuk dan pencocokan dengan sertifikat pabrik
Pemotongan laser untuk baseplate, stiffener, dan gusset
Pengelasan robotik dan verifikasi profil serta kedalaman las
Trial assembly struktur besar di workshop
Pengukuran dimensi kritis dengan pemindai 3D
Penandaan dan dokumentasi deviasi sebelum pengiriman
Laporan inspeksi dimensi lengkap disertakan dalam pengiriman
Menemukan retak las, kesalahan grade baja, atau ketidaksejajaran lubang setelah instalasi akan menyebabkan shutdown, pembengkakan biaya, dan hilangnya kepercayaan.
Wajibkan 100% inspeksi UT atau RT untuk semua las penahan beban utama. Sertifikat material harus sesuai EN 10204 3.1 atau 3.2, dan jejak ketertelusuran harus terjaga dari pabrik baja hingga perakitan akhir.
Saya pernah mengaudit fasilitas yang hanya menguji las “perwakilan”. Las yang tidak diuji kemudian gagal saat hydrotest—biayanya jauh lebih besar dibanding inspeksi menyeluruh sejak awal.
100% UT/RT pada las bertegangan tinggi dan sensitif terhadap kelelahan
Verifikasi visual dan mekanis torsi baut
Pemeriksaan ketebalan coating di area kritis
Pelacakan heat number untuk semua komponen
Re-inspeksi setelah pengiriman dan selama erection
Dossier kualitas as-built lengkap
Di lingkungan korosif atau luar ruang, coating berkualitas rendah menyebabkan karat dini, perawatan berulang, dan kehilangan kekuatan tersembunyi.
Gunakan sistem pelapisan multi-lapis:
Shot blasting hingga SA 2.5 atau lebih baik
Zinc-rich primer diaplikasikan dalam 4 jam
Satu atau dua lapis epoxy untuk ketahanan kimia
Topcoat polyurethane untuk perlindungan UV
Untuk zona laut atau splash zone, gunakan thermal spray metallizing (TSA/TZA) yang memiliki umur 2–3 kali lebih lama dan tahan terhadap kerusakan mekanis.
Saya pernah melihat struktur penopang berkarat parah hanya dalam lima tahun akibat coating yang buruk. Recoating saat reaktor beroperasi bisa memakan biaya hingga 10 kali lipat dibandingkan perlindungan yang benar sejak awal.
Pembersihan dan blasting menyeluruh
Aplikasi primer dalam 4 jam
Aplikasi lapisan berikutnya pada waktu curing optimal
Pengukuran ketebalan coating dan uji pinhole (holiday test)
Gunakan TSA/TZA untuk area berisiko tinggi
Sertakan garansi minimal 5 tahun dan rencana touch-up
Keterlambatan, dokumentasi tidak lengkap, dan celah lingkup pekerjaan merusak jadwal, meningkatkan biaya, dan menggerus kepercayaan.
Pilih pemasok yang menawarkan koordinasi berbasis BIM, jadwal berbasis milestone, dashboard digital, serta ketertelusuran penuh dari pabrik baja hingga lokasi proyek. Klausul penalti keterlambatan membantu melindungi jadwal proyek.
Koordinasi digital, clash detection, dan rapat pengiriman rutin terbukti memangkas waktu proyek hingga beberapa minggu.
Koordinasi desain digital sebelum fabrikasi
Persetujuan milestone: shop drawing, fabrikasi, inspeksi pra-pengiriman, pengiriman
Dashboard progres real-time
Dokumentasi QA/QC lengkap sebelum pembayaran akhir
Komunikasi rutin dengan ringkasan perubahan tertulis
Desain dan pelaksanaan yang detail serta disiplin di setiap tahap—mulai dari rekayasa, fabrikasi, inspeksi, hingga perlindungan permukaan—menentukan apakah struktur baja penopang reaktor dapat beroperasi andal selama puluhan tahun atau justru memerlukan penggantian dini yang mahal.
Melakukan dasar-dasar ini dengan benar melindungi keselamatan, jadwal proyek, dan nilai jangka panjang investasi.
