Bagaimana Cara Mendesain Struktur Baja Penopang Peralatan untuk Pabrik Petrokimia?

Wawasan Industri: Pengalaman Mendalam dan Keahlian Lanjutan dalam Struktur Baja Penyangga Peralatan Petrokimia

Beban proses peralatan selalu menjadi tantangan utama dalam desain struktur baja pabrik petrokimia. Banyak insinyur hanya melihat standar desain atau sekadar merujuk pada berat peralatan saat memulai desain. Namun, proyek petrokimia yang sesungguhnya melibatkan peralatan proses berat, kompresor yang bergetar, jaringan pipa, serta tangki yang mengalami pemuaian dan penyusutan akibat perubahan temperatur.

Jika aspek seperti beban kejut dinamis, pergerakan termal, dan risiko gempa diabaikan, desain struktur pada akhirnya akan gagal atau memerlukan pekerjaan ulang yang mahal.

Saya selalu memastikan untuk berkomunikasi langsung dengan pemasok peralatan dan insinyur pabrik agar dapat mengumpulkan setiap detail beban—bahkan termasuk faktor amplifikasi seismik, tingkat getaran pada berbagai mode operasi, serta dampak aktivitas pemeliharaan atau kondisi darurat terhadap struktur.

Saya juga selalu ikut serta dalam rapat keselamatan HAZOP di pabrik untuk memahami skenario kecelakaan yang paling mungkin terjadi. Dengan cara ini, desain saya benar-benar mencerminkan kondisi lapangan dan menghindari kesalahan fatal.

Untuk merancang struktur baja penyangga peralatan yang andal bagi pabrik petrokimia, perlu mengintegrasikan data beban proses yang detail, memilih material yang kuat dan tahan korosi, mengoordinasikan desain sipil dan baja untuk angkur serta fondasi, serta merencanakan pemeliharaan yang aman dan mudah di masa depan. Kerja sama lintas disiplin dan solusi yang disesuaikan secara khusus dapat mencegah kesalahan umum dan biaya tersembunyi.

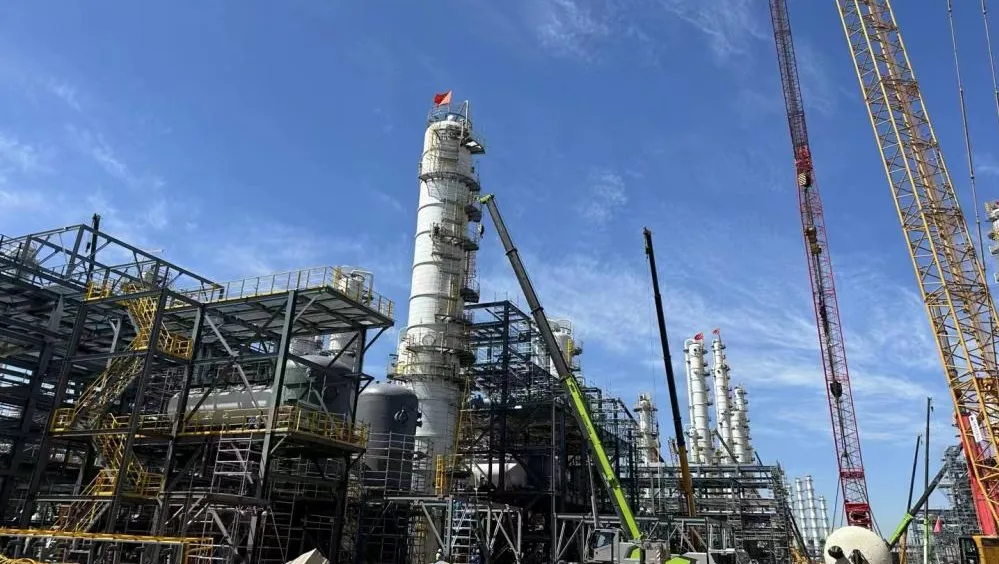

Desain Detail Struktur Penyangga Peralatan Petrokimia

Masalah korosi dan daya tahan sering kali terlupakan pada tahap perencanaan, tetapi justru menjadi penyedot anggaran terbesar di kemudian hari.

Di banyak pabrik petrokimia, struktur baja terpapar asam kuat, basa, kabut garam, dan uap kimia—tergantung pada lokasi peralatan. Saya pernah melihat klien kehilangan ratusan ribu dolar ketika cat standar terkelupas akibat uap asam hanya dalam waktu tiga tahun.

Kini, saya selalu menspesifikasikan galvanis celup panas (hot-dip galvanizing) dan cat epoksi berkinerja tinggi, khususnya untuk struktur yang berada dekat unit proses, menara pendingin, atau lokasi pesisir. Dalam beberapa kasus, saya menggunakan baja tahan karat untuk handrail, base plate, atau perangkat keras, yang memang lebih mahal di awal tetapi memiliki umur pakai jauh lebih panjang.

Saya menyarankan klien untuk memodelkan biaya siklus hidup: biaya material awal yang lebih tinggi dapat menghemat berminggu-minggu waktu henti dan mencegah shutdown tak terencana untuk perbaikan. Pemilihan pelapis dan material yang lebih baik menjadi lebih jelas ketika dibandingkan dari sisi pemeliharaan dan penggantian dalam jangka waktu sepuluh tahun.

Merancang Berdasarkan Beban Proses: Data Apa yang Harus Dikumpulkan Sebelum Desain Baja Dimulai?

Tidak cukup hanya mendapatkan berat katalog peralatan. Saya harus meminta seluruh beban proses dan beban operasional yang dapat memengaruhi struktur baja.

Sebagai contoh, sebuah reaktor vertikal mungkin memiliki berat kosong 25 ton, tetapi saat beroperasi, ia bergetar, memanas, serta menerima beban angin dan seismik yang spesifik sesuai lokasi. Jaringan pipa yang terhubung dapat memuai dan mendorong rangka baja—bahkan terkadang mengunci saat memanas atau mendingin.

Untuk kompresor, saya menanyakan kepada pabrikan tentang dampak saat start-up dan shutdown. Untuk tangki, saya meminta data sloshing akibat pergerakan cairan yang cepat. Untuk bejana menara, saya menanyakan “gaya desain seismik” yang sesuai dengan wilayah geografis aktual, bukan sekadar nilai umum.

Mengumpulkan semua data ini dari pabrikan peralatan dan insinyur proses memungkinkan saya merancang rangka penyangga yang siap menghadapi kondisi darurat nyata, bukan hanya angka-angka yang terlihat baik di laporan.

Pengumpulan Beban Proses untuk Struktur Baja Petrokimia

Pendalaman: Mengumpulkan dan Memverifikasi Beban Proses melalui Kolaborasi Langsung

Dalam sebuah proyek perluasan kilang besar di Texas, saya menyadari sejak awal bahwa data generik dapat menimbulkan masalah. Pemasok peralatan mengirimkan diagram beban dasar, tetapi data tersebut tidak mencakup gaya akibat kondisi operasi abnormal.

Insinyur piping kemudian menunjukkan bahwa penutupan katup secara tiba-tiba dapat menyebabkan lonjakan beban hingga dua kali lipat ke struktur penyangga. Tim keselamatan lokasi menambahkan bahwa saat gempa, pipa yang terpasang dapat bergeser dan memperbesar gaya horizontal hingga 1,4 kali.

Dengan menjadwalkan workshop gabungan selama setengah hari bersama tim peralatan, proses, dan keselamatan, saya memperoleh perhitungan terbaru mereka dan menjalankannya dalam model 3D. Kami menemukan dua titik angkur pada rangka baja yang kurang didesain.

Memperbaikinya pada tahap desain hampir tidak menambah biaya. Namun jika data ini terlewat, proyek akan membutuhkan penguatan pasca-instalasi, memotong jadwal berminggu-minggu dan meningkatkan biaya secara drastis.

Dalam proyek-proyek seperti ini, saya tidak pernah bergantung pada satu putaran data awal saja. Saya selalu mendorong pembaruan setelah setiap diskusi dengan klien dan vendor untuk memastikan struktur baja benar-benar sesuai dengan kebutuhan lapangan.

Mengapa Ketahanan Korosi yang Kuat Sangat Penting untuk Baja di Lokasi Petrokimia?

Korosi akan selalu menyerang baja di tempat yang paling tidak terduga.

Dalam satu kasus, sebuah fasilitas pengolahan gas di dekat pantai mengalami karat parah dalam waktu kurang dari tiga tahun. Penyangga pipa yang dicat dengan primer biasa mulai mengelupas, dan bracing kehilangan kekuatannya. Hal ini menyebabkan kebocoran dan shutdown tak terencana.

Untuk mencegah hal ini, saya mengganti semua penyangga dan bracket di area korosif dengan galvanis celup panas, dilapisi cat epoksi–poliuretan tebal. Untuk baja yang berada dekat tangki asam atau air pendingin, saya menggunakan sambungan dan base plate dari baja tahan karat.

Kami menyusun tabel biaya siklus hidup yang membandingkan empat pendekatan berikut:

Untuk struktur utama, kombinasi galvanis dan cat hanya menambah kurang dari 15% biaya awal, tetapi mengurangi biaya perbaikan hingga 70% dalam sepuluh tahun. Baja tahan karat paling cocok untuk handrail dan bracket kecil yang terpapar langsung bahan kimia.

Desain Ketahanan Korosi untuk Struktur Baja

Pendalaman: Langkah Detail untuk Mencegah Masalah Korosi yang Mahal

Sebagian besar insinyur baru hanya membaca satu baris spesifikasi tentang “perlindungan korosi”. Saya melangkah lebih jauh.

Saya meminta data paparan kimia dari insinyur proses dan menanyakan di mana uap asam, basa, atau garam akan mengendap—bahkan terkadang memetakan aliran udara aktual di atas koridor pipa.

Saya menetapkan galvanis celup panas sebagai minimum untuk semua baja yang terpapar cuaca luar, lalu menambahkan lapisan epoksi multi-layer pada titik sambungan kritis. Untuk area tepat di sebelah tangki asam, saya menentukan baja tahan karat atau pelapis komposit.

Saya juga memastikan metode pembersihan dan pengecatan ulang di masa depan dapat dilakukan oleh tim pemeliharaan. Untuk area dengan getaran tinggi, penggunaan lapisan tebal dan inspeksi rutin membantu mencegah kegagalan cat dini.

Saya menyarankan kontraktor untuk menyusun anggaran sepuluh tahun, termasuk biaya setiap shutdown untuk pengecatan ulang atau penggantian. Ini menunjukkan bahwa pelapis murah sering kali menjadi dua kali lebih mahal dalam jangka panjang karena downtime dan biaya tenaga kerja.

Mengapa Desain Penyangga Baja dan Fondasi Beton Harus Dikoordinasikan Secara Ketat?

Rangka baja dan fondasi beton harus benar-benar selaras, jika tidak, tim lapangan akan membuang waktu dan biaya untuk pekerjaan ulang.

Jika pola baut angkur pada struktur baja tidak cocok dengan baut fondasi yang dicor di beton, instalasi akan terhenti dan biaya melonjak drastis.

Kini, saya selalu meminta pemodelan 3D bersama atau koordinasi BIM sejak tahap awal antara tim sipil dan baja. Koordinasi ini harus mencakup baut angkur, embed plate, grouting, dan jalur akses. Dengan BIM, ketidaksesuaian terdeteksi saat review desain, bukan di lokasi proyek.

Koordinasi BIM untuk Fondasi Baja dan Beton

Pendalaman: Tindakan dan Alat untuk Mengunci Akurasi Antarmuka

Dalam sebuah proyek perluasan petrokimia di Ohio, pekerjaan ulang fondasi hampir menunda operasi.

Kami meluncurkan koordinasi desain langsung dengan tim sipil, baja, dan peralatan melalui sesi BIM mingguan. Tata letak angkur ditinjau secara real-time dan diperbaiki segera.

Hasilnya: tidak ada masalah angkur di lokasi dan jadwal instalasi dipercepat berbulan-bulan.

Pre-assembly di Pabrik Sangat Mengurangi Risiko Lokasi dan Mempercepat Instalasi

Lokasi pabrik petrokimia biasanya padat dan waktu selalu terbatas. Pekerjaan pengelasan dan pembautan di ketinggian meningkatkan risiko keselamatan.

Pre-assembly struktur baja di pabrik memungkinkan segmen utama diuji dan dirakit dalam kondisi terkendali. Dalam sebuah pabrik amonia di Oklahoma, penyangga baja setinggi hingga 10 meter dirakit di pabrik, baut dikencangkan, dan las diperiksa sebelum pengiriman.

Hasilnya, pekerjaan di lokasi berkurang setengah dan tidak ada kecelakaan kerja (zero lost-time accident).

Pre-assembly Struktur Baja untuk Lokasi Petrokimia

Pendalaman: Alur Kerja Pre-assembly Penyangga Peralatan Baja

Perencanaan pre-assembly dimulai setelah shop drawing disetujui. Setiap modul dimodelkan, dirakit percobaan, diberi tanda, dan didokumentasikan. Baut diuji, las diperiksa, dan rencana pengangkatan dikonfirmasi.

Hal ini memastikan instalasi cepat tanpa tebakan di lapangan.

Rancang Semua Fitur Akses Pemeliharaan Sejak Awal

Sebagian besar penyangga peralatan baja hanya dirancang untuk instalasi, bukan untuk pemeliharaan.

Saya meninjau prosedur pemeliharaan bersama pemasok peralatan dan tim pabrik, lalu menambahkan balok yang dapat dilepas, platform, dan titik pengangkatan ke dalam desain.

Dengan demikian, pompa, katup, dan peralatan dapat diganti dalam hitungan jam, bukan hari.

Perencanaan Akses Pemeliharaan pada Penyangga Peralatan Baja

Pendalaman: Daftar Periksa Desain Ramah Pemeliharaan

• Identifikasi peralatan yang memerlukan servis rutin

• Sediakan platform, tangga, dan jalur berjalan yang aman

• Tambahkan balok lepas dan lubang pengangkatan

• Sisakan ruang akses crane dan hoist

• Modelkan semua fitur akses dalam 3D

Selalu Rancang untuk Beban Khusus dan Skenario Kecelakaan di Lokasi Petrokimia

Beban desain normal tidaklah cukup.

Saya mempelajari skenario ledakan, kebakaran, dan kondisi darurat bersama tim keselamatan, lalu merancang angkur dan rangka untuk menahan 1,5–2,0 kali beban normal jika diperlukan.

Pelapis tahan api, sambungan tahan ledakan, dan detail penggantian cepat membantu mengurangi downtime setelah kecelakaan.

Desain untuk Beban Ledakan dan Kebakaran pada Penyangga Baja

Pendalaman: Langkah Utama

• Pemetaan risiko dan definisi skenario

• Estimasi beban ledakan dan kebakaran

• Pemilihan pelapis tahan api

• Penguatan angkur dan sambungan

• Perencanaan penggantian darurat

Jangan Pernah Menyalin Template Umum; Selalu Sesuaikan Setiap Proyek

Setiap pabrik petrokimia memiliki proses, iklim, kondisi tanah, dan regulasi yang berbeda.

Template yang digunakan ulang sering gagal saat diuji secara seismik atau operasional. Untuk setiap proyek, saya selalu memulai dari nol, mengumpulkan data spesifik lokasi, dan merancang setiap node secara khusus.

Desain Penyangga Baja Petrokimia yang Disesuaikan

Pendalaman: Cara Menerapkan Solusi Kustom

• Rapat awal lintas disiplin

• Pemetaan risiko spesifik lokasi

• Tata letak penyangga yang disesuaikan

• Koordinasi antarmuka dengan tim piping dan listrik

• Perlindungan tambahan untuk area berisiko tinggi

Kesimpulan

Desain struktur baja petrokimia yang andal membutuhkan data beban nyata dari lapangan, sistem anti-korosi yang kuat, koordinasi lintas tim, pre-assembly di pabrik, perencanaan pemeliharaan yang matang, serta solusi yang sepenuhnya disesuaikan dengan setiap proyek.
