Rentang dan Persyaratan Beban Rak Pipa Khas dalam Proyek Kilang Minyak

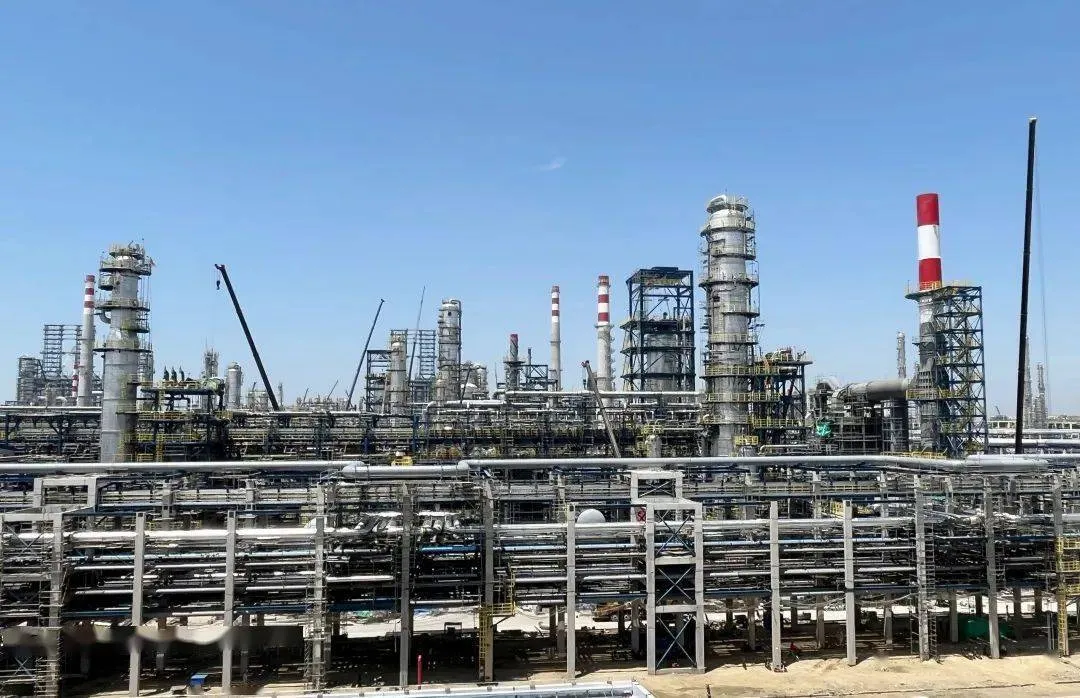

Rak Pipa dalam Proyek Refinery: Cara Merancang untuk Keberhasilan Jangka Panjang

Rak pipa dalam proyek refinery membawa beban lebih dari yang banyak orang sadari—secara harfiah dan figuratif. Jika desain meleset pada rentang atau persyaratan beban, kesalahan itu dapat merambat ke seluruh proyek, membawa masalah sejak hari pertama. Ketika setiap jam downtime berarti kehilangan pendapatan, keputusan yang tepat di sini membuat perbedaan besar.

Rentang rak pipa yang umum di refinery berkisar antara 6 hingga 12 meter, dengan 9 meter sebagai keseimbangan praktis untuk sebagian besar proyek. Persyaratan beban harus memperhitungkan tidak hanya pipa dan baja penyangga, tetapi juga isolasi, pertumbuhan masa depan, dan dampak lingkungan seperti angin dan gempa bumi. Untuk mendapatkan hasil yang benar, saya merekomendasikan merancang setidaknya 2,5–5 kN/m² per tingkat, ditambah margin 10–25% untuk pipa masa depan.

Banyak yang berpikir bahwa desain rak pipa hanyalah permainan angka—pilih rentang, centang beban, dan lanjutkan. Tetapi ini adalah penyederhanaan yang mahal. Setiap proyek yang saya kerjakan yang mengalami masalah telah terburu-buru dalam proses ini. Upaya awal dalam desain rak yang dipikirkan dengan matang menciptakan fleksibilitas untuk perubahan di kemudian hari dan menghemat banyak biaya untuk pemeliharaan dan peningkatan di masa depan. Kebanyakan kegagalan di area ini berasal dari melakukan "cukup saja" atau memperlakukan setiap situs dengan cara yang sama. Mengapa tim berpengalaman berdebat tentang pilihan rentang dan beban setiap tahun? Mari kita uraikan apa yang benar-benar berhasil di situs refinery yang sebenarnya.

Apa Pilihan Rentang Rak Pipa yang Umum dalam Proyek Refinery?

Rak pipa refinery menggunakan rentang standar untuk menyederhanakan baik rekayasa dan konstruksi. Rentang yang paling umum saya lihat adalah 6m, 7,5m, 8m, 9m, dan 10m, meskipun pabrik terbesar mungkin mencapai 12m di koridor khusus. Rentang 9m sangat populer karena alasan yang baik. Ini menawarkan ruang yang cukup untuk pipa dan tray kabel masa depan, namun tetap menjaga balok dan kolom dalam batas yang mudah untuk difabrikasi. Memilih rentang yang lebih pendek seperti 6m berarti Anda akan memerlukan lebih banyak kolom, merusak area Anda dan membuat akses peralatan lebih sulit. Pergi terlalu panjang, seperti 12m, dan baloknya dengan cepat menjadi besar dan mahal, baik untuk dibuat maupun untuk dibawa ke tempatnya.

Saya pernah memiliki klien yang bersikeras menggunakan rentang 7,5m untuk "menghemat baja," tetapi ini membebani koridor dengan kolom tambahan dan membuat ekspansi masa depan hampir tidak mungkin. Dalam proyek lain, standar 10m memang membuka jalur kerja dan menyederhanakan fondasi, tetapi memaksa kami untuk menggunakan balok yang lebih dalam dan lebih berat untuk menangani rentangnya. Sekarang saya hampir selalu merekomendasikan 9m, kecuali ada alasan kuat sebaliknya. Ini memberi cukup ruang bebas untuk menambahkan pipa atau tray nanti, menyeimbangkan logistik fabrikasi di bengkel, dan cocok dengan pengiriman modul baja. Ini juga memungkinkan Anda untuk menggunakan jenis crane yang lebih murah untuk pemasangan, dan Anda menghindari efek domino dari ukuran fondasi yang membengkak hanya untuk mendukung balok raksasa.

Berikut adalah tabel sederhana yang menguraikan trade-off:

Saya selalu percaya pada pencocokan keputusan dengan apa yang sebenarnya terjadi di lokasi, bukan hanya apa yang terlihat rapi di atas kertas.

Bagaimana Cara Saya Menghitung Beban Mati, Beban Hidup, dan Beban Lingkungan pada Rak Pipa?

Hal pertama yang selalu saya periksa dalam pekerjaan rak pipa adalah bagaimana beban dihitung. Terlalu sering, tim meremehkan apa yang akan duduk di balok-balok itu dalam beberapa dekade mendatang. Untuk beban mati, Anda perlu memasukkan berat sendiri semua anggota baja, setiap pipa kosong dan penuh (termasuk isinya), dan semua bahan isolasi, tray kabel, dan pelapisan. Jangan menganggap isolasi akan tetap tipis—periksa spesifikasi setiap saluran proses.

Beban hidup adalah tempat banyak proyek terjebak. Anda harus mengizinkan pipa masa depan, yang hampir pasti dalam proyek refinery, dan angka yang aman adalah menggunakan margin 20–25% di atas berat gabungan yang diperkirakan sebelumnya. Beberapa standar menyarankan lebih banyak lagi jika pabrik kemungkinan akan diperluas. Kemudian, pertimbangkan jalur pejalan kaki koridor, platform kecil, dan tim pemeliharaan yang membutuhkan pijakan yang kokoh untuk perbaikan. Ini bukan hanya beberapa kilogram; platform dan peralatan akses cepat bertambah.

Beban lingkungan mudah diabaikan sampai bencana melanda. Rak yang terbuka harus memperhitungkan angin kencang—terutama di lokasi pesisir atau yang rentan terhadap siklon. Beban seismik juga berlaku; saya telah melihat dua pabrik identik dengan persyaratan rak yang sangat berbeda, hanya karena satu berada di tanah yang labil dan yang lainnya di batu keras. Untuk gerakan termal, setiap jalur pipa 100 meter membutuhkan ruang untuk memanjang dan menyusut, jadi rak perlu memberi sedikit ruang agar sambungan ekspansi atau panduan berfungsi seperti yang dimaksudkan.

Untuk aman, tetaplah dengan 2,5–5 kN/m² per tingkat sebagai garis dasar Anda—dan selalu konfirmasi dengan angka spesifik proyek dan kode lokal atau nasional yang berlaku seperti ASCE 7, GB 50017, Eurocode, atau API. Dalam satu proyek, saya mendesak margin pertumbuhan pipa 25%, dan lima tahun kemudian, klien menghindari pembangunan ulang rak sepenuhnya berkat wawasan itu. Menghemat angka ini sedikit tidak akan menguntungkan di awal tetapi dapat mengalikan biaya tiga kali lipat saat perubahan terjadi.

Berikut adalah cara saya merinci tipe beban yang biasa:

Tidak ada yang lebih menyakitkan daripada membuat investasi besar, hanya untuk kembali lima tahun kemudian dan melihat balok yang diperkuat karena seseorang menerima asumsi optimis.

Haruskah Kita Menggunakan Desain Rak Pipa Multi-span atau Cantilevered?

Di pabrik yang sibuk, satu gaya rak jarang cocok untuk semua. Rak multi-span adalah andalan untuk bagian dalam refinery, di mana Anda harus menjalankan tiga puluh atau lebih saluran pipa dan tray kabel di atas peralatan proses kritis. Anda menempatkan kolom pada interval yang teratur, memberikan dukungan maksimum untuk beban terbesar, dan menjaga desain yang dapat diprediksi.

Rak cantilevered, di sisi lain, bersinar ketika pipa perlu melompati hambatan, melewati bangunan, atau berjalan di sepanjang batas pabrik di mana Anda tidak bisa menurunkan kolom ke tanah. Rak ini menonjol melewati dukungan terakhir mereka, membuat pemasangan pipa dan perutean di masa depan lebih sederhana di zona yang padat. Saya pernah memecahkan masalah tata letak di refinery dengan memadukan grid multi-span melalui zona proses tengah, lalu menambahkan cantilever di luar pada batas untuk pipa spesial yang ditambahkan kemudian. Ini menjaga koridor utama bebas hambatan dan memungkinkan pemilik menyesuaikan saluran proses mereka dengan sedikit pekerjaan baja baru.

Kombinasi kedua jenis ini memungkinkan fleksibilitas. Area tengah mendapatkan dukungan multi-span yang kuat, perimeter mendapatkan akses cantilevered, dan peningkatan di masa depan lebih mudah. Gunakan multi-span di mana saluran proses berat membutuhkan dukungan kaku, dan gunakan bagian cantilevered di mana ruang, jalur lalu lintas, atau batas mengganggu penempatan kolom normal.

Tabel keputusan:

Mendapatkan campuran yang tepat ini adalah tuas yang kurang dihargai untuk menjaga tata letak pabrik fleksibel selama beberapa dekade.

Pelajaran Orang Dalam yang Dapat Menghemat Waktu dan Uang dalam Desain Rak Pipa?

Saya telah melihat lima kesalahan umum yang menghabiskan biaya jutaan di refinery, dan mereka hampir selalu dapat dihindari:

1. Meremehkan Beban: Pemilik dan insinyur sering berharap pertumbuhan pipa akan minimal. Pada kenyataannya, penyumbatan, perubahan proses, atau peralatan baru dengan cepat mengisi ruang rak "tambahan". Negosiasikan margin realistis dengan semua departemen, bukan hanya yang minimum.

2. Standardisasi: Saya tidak bisa menekankan ini cukup—gunakan modul rentang umum seperti 6, 7,5, atau 9m, standarisasi tipe balok dan baut Anda, bahkan detail bracing Anda. Di satu situs petrokimia besar, kami mengurangi biaya rekayasa dan material sebesar 15% dengan tetap berpegang pada ukuran modular dan tidak berusaha terlalu canggih untuk setiap rak.

3. Kolaborasi Awal: Ajak tim baja, mekanik, pipa, dan listrik bersama sejak tinjauan model pertama. Interferensi terlambat antara tray kabel dan saluran proses menciptakan lebih banyak masalah daripada yang banyak orang sadari. Salah satu jadwal paling sukses saya berasal dari tinjauan model mingguan di desain, jauh sebelum baja dipotong.

4. Fabrikasi Modular: Perakitan di bengkel untuk rak sangat berharga. Peningkatan kualitas dan kecepatan nyata: pengelasan lebih baik, bahaya situs berkurang, waktu pemasangan menyusut 20–30%, dan tim pabrik bisa memulai penyambungan utilitas lebih cepat. Setiap kali saya mendorong untuk rak modular, pemilik berterima kasih kemudian atas pembangunan yang lebih mulus.

5. Jangan Lewatkan Detail: Rak di refinery menghabiskan puluhan tahun di bawah serangan cuaca, bahan kimia, dan lalu lintas berat. Itu sebabnya saya menuntut pelapisan kualitas nyata, desain saluran drainase yang cerdas, dan koneksi yang sederhana dan kuat (bukan hanya yang disarankan penawar terendah). Beberapa jam ekstra untuk mendapatkan detail ini benar di depan akan menghemat banyak biaya perbaikan di kemudian hari.

Poin Utama yang Saya Sampaikan kepada Setiap Pemilik Refinery:

• Selalu rencanakan lebih banyak pertumbuhan pipa daripada yang tampak "perlu."

• Tetap pada rentang dan detail standar untuk mengurangi pekerjaan ulang dan biaya.

• Tekankan tinjauan multidisiplin yang benar-benar awal sebelum fabrikasi.

• Dorong sebanyak mungkin pekerjaan baja selesai di bengkel yang diizinkan tim Anda.

• Fokus pada perlindungan korosi dan drainase dengan kedalaman yang sama seperti pada rentang atau beban.

Ketika pelajaran-pelajaran ini dibangun ke dalam desain awal, setiap bagian proyek lainnya berjalan lebih lancar—dari pengendalian biaya hingga pemeliharaan jangka panjang.

Kesimpulan

Desain rak pipa yang dipikirkan dengan matang adalah inti dari kesuksesan refinery. Prioritaskan beban masa depan, modul yang distandardisasi, kolaborasi awal, dan kualitas fabrikasi untuk proyek yang berjalan tepat waktu dan sesuai anggaran.
