Как проектировать стальные опорные конструкции для оборудования нефтехимических заводов?

Отраслевые инсайты: практический опыт и углублённые знания в области стальных опор нефтехимического оборудования

Технологические нагрузки оборудования всегда являются главным вызовом при проектировании стальных конструкций на нефтехимических предприятиях. Многие инженеры на начальном этапе проектирования смотрят только на нормы или ориентируются лишь на собственный вес оборудования. Однако реальные нефтехимические проекты включают тяжёлое технологическое оборудование, вибрирующие компрессоры, трубопроводы и резервуары, которые расширяются и сжимаются под воздействием температуры.

Если игнорировать такие факторы, как динамические ударные нагрузки, тепловые перемещения и сейсмические риски, конструкция в итоге либо выйдет из строя, либо потребует дорогостоящей переделки.

Я всегда напрямую взаимодействую с поставщиками оборудования и инженерами завода, чтобы собрать все параметры нагрузок — иногда вплоть до коэффициентов сейсмического усиления, уровней вибрации в различных режимах работы и влияния технического обслуживания или аварийных ситуаций на конструкцию.

Я также обязательно участвую в HAZOP-совещаниях по безопасности, чтобы понять вероятные аварийные сценарии. Благодаря этому мои проектные решения соответствуют реальным условиям эксплуатации и позволяют избежать критических ошибок.

Чтобы спроектировать надёжные стальные опоры оборудования для нефтехимических предприятий, необходимо интегрировать детальные данные по технологическим нагрузкам, выбирать устойчивые к коррозии материалы, координировать проектирование фундаментов и анкерных узлов между гражданским и металлоконструктивным разделами, а также заранее предусматривать безопасное и удобное обслуживание в будущем. Междисциплинарная работа и индивидуальные решения предотвращают типовые ошибки и скрытые затраты.

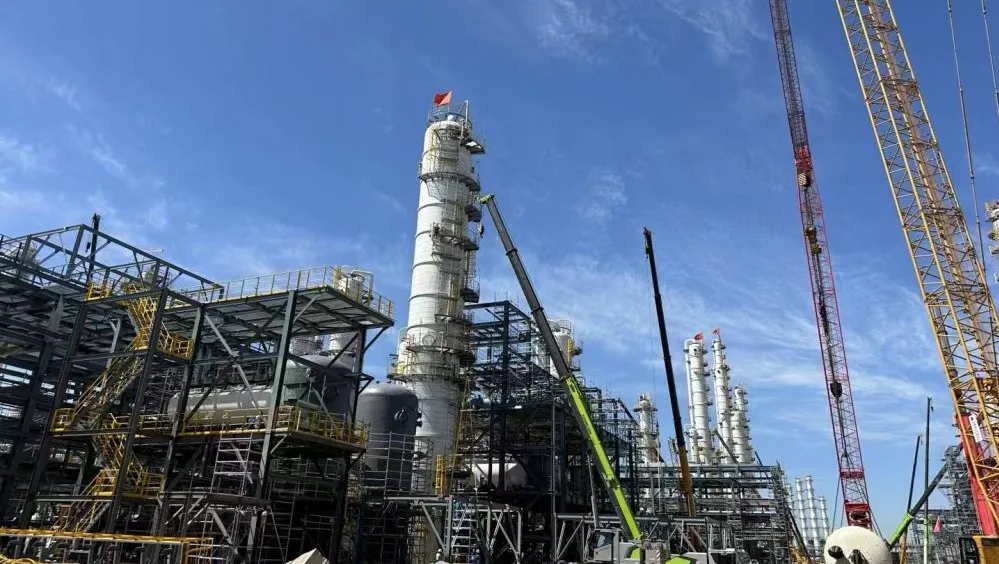

Детальное проектирование стальных опор нефтехимического оборудования

Вопросы коррозии и долговечности часто недооцениваются на этапе планирования, но позже именно они становятся крупнейшим источником перерасхода бюджета.

На многих нефтехимических предприятиях стальные конструкции подвергаются воздействию сильных кислот, щёлочей, соляных туманов и химических паров — в зависимости от расположения оборудования. Я видел, как заказчик потерял сотни тысяч долларов, когда стандартное лакокрасочное покрытие было разрушено кислотными парами всего за три года.

Поэтому сейчас я всегда закладываю горячее цинкование и высокоэффективные эпоксидные покрытия, особенно для конструкций рядом с технологическими установками, градирнями или в прибрежных зонах. В ряде случаев я применяю нержавеющую сталь для ограждений, опорных плит и крепёжных элементов — это дороже на старте, но значительно увеличивает срок службы.

Я рекомендую заказчикам анализировать стоимость жизненного цикла конструкции: более высокие первоначальные затраты позволяют избежать недель простоя и незапланированных остановок для ремонта. Выбор качественных покрытий и материалов становится очевидным при сравнении затрат на обслуживание и замену в горизонте десяти лет.

Проектирование с учётом технологических нагрузок: какие данные необходимо собрать до начала расчёта стальных конструкций?

Недостаточно получить только каталожный вес оборудования. Я запрашиваю все технологические и эксплуатационные нагрузки, которые могут воздействовать на металлоконструкции.

Например, вертикальный реактор может весить 25 тонн в пустом состоянии, но в рабочем режиме он вибрирует, нагревается и подвергается ветровым и сейсмическим воздействиям, зависящим от конкретной площадки. Подключённые трубопроводы могут расширяться и передавать усилия на каркас, иногда заклинивая при нагреве или охлаждении.

Для компрессоров я запрашиваю данные о пусковых и остановочных ударах. Для резервуаров — информацию о колебаниях жидкости (sloshing) при резких изменениях уровня. Для колонных аппаратов — расчётные сейсмические усилия именно для данной географической зоны, а не усреднённые значения.

Получение этих данных от производителей оборудования и технологических инженеров позволяет мне проектировать опорные конструкции, готовые к реальным аварийным ситуациям, а не только к «красивым» расчётным цифрам в отчётах.

Сбор технологических нагрузок для стальных конструкций нефтехимических объектов

Углублённый подход: сбор и проверка нагрузок через практическое взаимодействие

На одном крупном проекте расширения НПЗ в Техасе я рано понял, что обобщённые данные приводят к проблемам. Поставщик оборудования предоставил базовую таблицу нагрузок, но в ней отсутствовали усилия при аварийных режимах.

Позже руководитель трубопроводного раздела показал, что при резком закрытии клапанов нагрузки на опорную раму могут увеличиваться вдвое. Команда по безопасности добавила, что во время землетрясения подключённые трубопроводы смещаются и усиливают горизонтальные нагрузки примерно в 1,4 раза.

Мы организовали совместный полудневный воркшоп с участием поставщиков оборудования, технологов и службы безопасности. Получив обновлённые расчёты, мы загрузили их в 3D-модель и обнаружили, что два анкерных узла были недорасчитаны.

Исправление на стадии проектирования практически ничего не стоило. Если бы эти данные были упущены, потребовалось бы усиление после монтажа, что привело бы к недельным задержкам и резкому росту затрат.

В таких проектах я никогда не полагаюсь только на первый пакет данных — я добиваюсь обновлений после каждого обсуждения с заказчиком и поставщиками, чтобы металлоконструкции полностью соответствовали реальным условиям площадки.

Почему высокая коррозионная стойкость критически важна для стальных конструкций нефтехимических объектов?

Коррозия всегда поражает сталь там, где её меньше всего ожидают.

В одном случае на газоперерабатывающем объекте рядом с побережьем сильная коррозия появилась менее чем за три года. Опора трубопровода, окрашенная обычным грунтом, начала отслаиваться, а раскосы потеряли прочность. Это привело к утечке и незапланированной остановке производства.

Чтобы избежать подобных ситуаций, я перевёл все опоры и кронштейны в агрессивных зонах на горячее цинкование с последующим нанесением толстослойного эпоксидно-полиуретанового покрытия. Для конструкций рядом с кислотными резервуарами или системами охлаждения я применяю нержавеющие соединения и опорные плиты.

Мы составили таблицу стоимости жизненного цикла, сравнив четыре подхода:

Для основных рам горячее цинкование с окраской увеличивало первоначальную стоимость менее чем на 15%, но сокращало будущие расходы на ремонт примерно на 70% за десять лет. Нержавеющая сталь оказалась оптимальной для ограждений и небольших элементов, напрямую контактирующих с химическими веществами.

Проектирование коррозионной защиты стальных конструкций

Детальный разбор: шаги для предотвращения дорогостоящих коррозионных проблем

Большинство молодых инженеров ограничиваются чтением строки «антикоррозионная защита» в спецификации. Я иду гораздо дальше.

Я запрашиваю у технологов данные о химическом воздействии и уточняю, где именно будут оседать кислотные, щелочные или соляные пары — иногда мы даже анализируем реальные воздушные потоки над трубопроводными эстакадами.

Я принимаю горячее цинкование как минимальное требование для всей стали, находящейся под воздействием окружающей среды, и добавляю многослойное эпоксидное покрытие для ключевых соединений.

Для зон рядом с кислотными резервуарами я указываю нержавеющую сталь или композитные защитные облицовки. Я также проверяю, насколько удобно обслуживающему персоналу будет выполнять очистку и повторную окраску в будущем.

В зонах с высокой вибрацией применение толстых покрытий и регулярных инспекций предотвращает преждевременное разрушение краски.

Я рекомендую подрядчикам составлять десятилетний бюджет, учитывающий стоимость каждой остановки на перекраску или замену элементов. Это наглядно показывает заказчику, что дешёвые покрытия в долгосрочной перспективе могут оказаться вдвое дороже из-за простоев и трудозатрат.

Почему необходимо тесно координировать проектирование стальных опор и бетонных фундаментов?

Стальные рамы и бетонные основания должны совпадать идеально, иначе монтажные бригады теряют время и деньги на переделки.

Если схема анкерных болтов на стальной конструкции не совпадает с закладными деталями в бетоне, монтаж останавливается, а затраты резко возрастают.

Поэтому я настаиваю на ранней координации между гражданским и металлоконструктивным разделами с использованием совместного 3D-моделирования или BIM. Эта координация должна охватывать анкеры, закладные пластины, подливку раствора и пути доступа.

Когда заказчик использует BIM, все несоответствия выявляются на стадии проектирования, а не на строительной площадке.

BIM-координация стальных конструкций и бетонных фундаментов

Углублённый опыт: инструменты и действия для точного сопряжения

На одном нефтехимическом проекте в Огайо переделка фундаментов грозила серьёзной задержкой. Мы запустили регулярные BIM-сессии с участием гражданских инженеров, проектировщиков металлоконструкций и специалистов по оборудованию.

Анкерные схемы проверялись в режиме реального времени и сразу корректировались. В результате на площадке не возникло ни одной проблемы с анкерами, а сроки монтажа были сокращены на месяцы.

Предварительная сборка металлоконструкций на заводе значительно снижает риски на площадке и ускоряет монтаж

Площадки нефтехимических предприятий перегружены, а время всегда ограничено. Сварочные и болтовые работы на высоте существенно повышают риск.

Предварительная сборка стальных рам на заводе позволяет выполнить основные операции в контролируемых условиях.

На одном аммиачном заводе в Оклахоме опоры высотой до 10 метров были полностью предварительно собраны, болты затянуты, а сварные швы проверены до отгрузки. Это сократило объём работ на площадке вдвое и обеспечило нулевой уровень травматизма.

Предварительная сборка стальных конструкций для нефтехимических объектов

Углублённый разбор: рабочий процесс заводской сборки опор оборудования

Планирование заводской сборки начинается после выпуска рабочих чертежей. Каждый модуль моделируется, собирается, маркируется и документируется.

Болтовые соединения проверяются, сварные швы контролируются, а схемы подъёма утверждаются заранее. Это гарантирует быстрый монтаж без неопределённостей на площадке.

Проектируйте элементы доступа для обслуживания с самого начала

Большинство опор оборудования проектируется только для монтажа, а не для обслуживания.

Я изучаю процедуры технического обслуживания вместе с поставщиками оборудования и эксплуатационными службами и закладываю в проект съёмные балки, площадки и точки подъёма.

Это позволяет заменять насосы, клапаны и оборудование за часы, а не за дни.

Планирование доступа для обслуживания в стальных опорах оборудования

Углублённо: контрольный список для удобства обслуживания

• Определить оборудование, требующее регулярного обслуживания

• Предусмотреть площадки, лестницы и безопасные проходы

• Добавить съёмные балки и подъёмные отверстия

• Зарезервировать пространство для кранов и тельферов

• Смоделировать все элементы доступа в 3D

Всегда проектируйте с учётом особых нагрузок и аварийных сценариев на нефтехимических объектах

Нормативных нагрузок недостаточно.

Я анализирую сценарии взрыва, пожара и аварий совместно со службами безопасности и при необходимости проектирую анкеры и рамы с запасом 1,5–2,0 от нормальной нагрузки.

Огнезащитные покрытия, взрывоустойчивые соединения и решения для быстрой замены элементов помогают минимизировать простой после аварий.

Проектирование с учётом взрывных и пожарных нагрузок для стальных опор оборудования

Углублённо: ключевые этапы

• Картирование рисков и определение сценариев

• Оценка взрывных и пожарных нагрузок

• Выбор огнезащитных покрытий

• Усиленные анкеры и соединения

• Планирование аварийной замены

Никогда не копируйте типовые шаблоны — всегда адаптируйте проект под конкретный объект

Каждое нефтехимическое предприятие уникально по технологии, климату, геологии и нормативным требованиям.

Повторное использование шаблонов часто не проходит сейсмические или эксплуатационные проверки. Для каждого проекта я начинаю с нуля, собираю данные по площадке и проектирую каждый узел индивидуально.

Индивидуальное проектирование стальных опор для нефтехимических объектов

Углублённо: как реализовать кастомные решения

• Многопрофильное стартовое совещание

• Картирование рисков конкретной площадки

• Индивидуальная компоновка опор

• Координация с трубопроводными и электротехническими разделами

• Усиленная защита для зон повышенного риска

Заключение

Надёжное проектирование стальных конструкций для нефтехимических объектов требует практического сбора данных по нагрузкам, эффективных антикоррозионных систем, междисциплинарной координации, заводской предварительной сборки, учёта обслуживания и полностью индивидуальных решений, адаптированных под каждый конкретный проект.
