1,365 Взаимодействие стальных конструкций с оборудованием, трубопроводами и строительными работами

Когда стальные конструкции сталкиваются с оборудованием, трубопроводами и строительными работами, результат часто оказывается сложнее, чем мы ожидаем. Если мы не уделяем особого внимания этим пересечениям, нас ждут дорогостоящая переделка, неожиданные вибрации и задержки строительства. За годы работы мы поняли главное: грамотное управление интерфейсами — разница между гладким проектом и настоящей катастрофой.

Интерфейсы стальной конструкции — это точки, где различные дисциплины (конструкторская, механическая, трубопроводная, электротехническая и гражданская) физически соединяются и взаимодействуют. Если эти точки не проработать на раннем этапе, они станут источником ошибок и дорогостоящих запросов на разъяснение (RFI). Заранее фиксируем нагрузки, допускаемые отклонения и ключевые детали, настаиваем на регулируемых и подробно документированных соединениях, благодаря чему снижаем риски и избавляемся от переработки на площадке.

Для нас важность интерфейсов стала очевидной благодаря опыту. В начале карьеры я видел, как целый модуль платформы смещался на 50 мм из-за того, что отверстия в основании сверлили по чертежу, а не по обследованию на месте. Мы ночами прорезали новые отверстия на высоте, чтобы вставить болты. С тех пор мы делаем управление интерфейсами центральной частью каждого проекта, не оставляя ничего на последнюю минуту.

Почему интерфейсы имеют такое огромное значение?

Пренебрежение интерфейсами может парализовать проект: появятся неожиданные запросы RFI, подпорки, споры. Мы делаем управление интерфейсами одним из фундаментальных приоритетов — от старта проектирования до сдачи объекта.

Интерфейсы так важны потому, что стальные конструкции никогда не существуют сами по себе. Они держат тяжелое и динамическое оборудование, вибрирующие машины и трубопроводы с температурными деформациями. Стальные конструкции покрыты кабельными трассами и огнезащитой, увязаны с реальными строительными допусками. Если мы не планируем точки контакта, накапливаются изменения, появляются дорогостоящие сюрпризы, возникают вибрации, перекосы и даже угрозы безопасности. Мы пришли к выводу: выложить все интерфейсы на стол — вплоть до доступа к болтам после огнезащиты, движения труб под нагрузкой — единственный способ избежать вмешательств и обеспечить устойчивое развитие проекта.

Теперь мы составляем реестр интерфейсов, как только определены основные границы проекта. В нем фиксируются все важные соединения и делегируется ответственность. Мы также подготавливаем матрицу допусков, где прописаны допустимые отклонения для металлоконструкций, оборудования, трубопроводов, строительных работ и покрытий — на одном листе, согласованном всем коллективом.

Какие стандарты и нормы лежат в основе решений?

Четкие и общие стандарты — это фундамент надежных решений по интерфейсам. Мы всегда ссылаемся на действующие нормы и заранее договариваемся, как они применяются для каждой дисциплины.

Чтобы структурировать наш подход, мы поддерживаем такую таблицу:

Мы никогда не допускаем условностей, если нормы позволяют работать точно. Например, для соединений с контролируемым проскальзыванием и оцинковкой мы следим, чтобы указан правильный класс коэффициента проскальзывания и требуемая подготовка поверхности. Для огнезащиты важен не только регламент, но и планирование доступа к болтам после нанесения покрытия, — это сильно влияет на монтаж.

Что действительно помогает — делать стандарты видимыми: размещать таблицу выше в командных комнатах проекта и проверять соответствие каждого решения на проектных совещаниях. Когда все на одной волне, координация побеждает конфликт.

Как мы заранее определяем интерфейсы оборудования?

Интерфейсы оборудования — самые сложные и требовательные. Мы обязательно подтверждаем все данные о нагрузках, вибрациях и доступе до заказа металлоконструкций.

Мы требуем согласовать и проверить эти параметры:

• Нагрузки оборудования (вертикальная, горизонтальная, динамическая)
• Шаблон основания, схема крепления, толщину затирки, способ выравнивания
• Частотное разделение между поддерживающей сталью и скоростью машины
• Доступ, обслуживание, подъем (проушины, решетки, съемные панели)
• Данные поставщика по центру тяжести, допустимой вибрации и жесткости основания

Лучше всего относиться к данным поставщика как к динамичным. Мы всегда закладываем возможность корректировки на площадке: предусматриваем пазовые отверстия (если позволяют нормы), места для регулировочных прокладок или встроенные каналы. Сплошные балки под вращающимся оборудованием предотвращают локальные скачки жесткости, а утолщенные опорные плиты или ребра обеспечивают нужную демпфирующую способность. Мы проверяем дополнительные частоты для людей на платформах возле чувствительного оборудования — частый источник жалоб, если не учесть заранее.

Полезный опыт: мы никогда не задаем выравнивание штуцеров по теоретической модели конструкции. Сначала фиксируем сталь в натуре, затем ставим оборудование, потом «сажаем» трубопроводы. Эта последовательность уменьшает переделки и увеличивает срок службы оборудования.

Как избежать проблем интерфейса с трубопроводами?

Трубопроводы привносят новую сложность — температурные движения, нагрузки от удерживающих устройств и трения опор. Мы на раннем этапе моделируем все возможные движения и передаем проектировщику металлоконструкций нагрузки от ограничителей.

Лучший путь:

• Точно закрепить точки анкерирования, направляющих и стопоров
• Передать данные по нагрузкам (вертикальная, горизонтальная, момент)
• Указать типы опор (низкое трение, скользящие башмаки, пружинные подвесы, стопоры)
• Закладывать зазоры под изоляцию, обслуживание и проходы перил

Есть нюансы, которые пришли с опытом. Коррозия под изоляцией часто появляется на трубных башмаках — если заранее не предусмотреть капельники, уклоненные плиты и защитные покрытия. Никогда не выполняем сварку опор труб на оцинкованной стали в поле: это разрушает покрытие и означает ремонт. Мы применяем хомутовые опоры или выполняем сварку до оцинковки.

Еще один полезный принцип — «10–15% запасных проушин»: дополнительные пластины с заранее пробуренными отверстиями на эстакадах под будущие или изменённые линии спасают в случае поздних изменений. Чтобы исключить прогиб платформ под тяжелыми клапанами, мы усиливаем или увеличиваем высоту балок при проектировании, а не при вводе в эксплуатацию.

И, наконец, обязательно фиксируем и записываем коэффициенты трения для каждой опоры — они определяют, сколько нагрузки попадет на анкеры или штуцеры оборудования.

Как правильно прорабатывать фундаменты и закладные элементы?

Любое нарушение выравнивания на уровне фундамента сразу приводит к затратам и срыву сроков по всему проекту. Мы тщательно согласовываем анкеры, затирку и закладные элементы до начала изготовления.

Наши шаги:

• Совместно с гражданскими специалистами согласуем размеры отверстий под анкерные болты, длину выпуска, гильзы, шаблоны
• Выбираем тип затирки и определяем ее толщину, закладываем вент. отверстия и фаски
• Совмещаем закладные пластины и штыри с арматурными чертежами, чтобы найти узкие места заранее
• Устанавливаем контрольные точки и фиксируем инспекционные точки для выравнивания основания до бетонных работ

Мы никогда не доверяем позиции анкеров только гражданским чертежам. Перед отправкой сборных оснований всегда выполняем обследование по факту («as-built»). Просторные гильзы под анкеры позволяют скорректировать небольшие отклонения, а вот строгость шаблона и двойная проверка обеспечивают точность. Затирку основания делаем в последнюю очередь — чтобы оборудование было регулируемым на стадии пусконаладки. Мы внедряем матрицу допусков между дисциплинами: от поверхности бетона до длины выпуска болта, что дает четкие договоренности заранее.

Такой подход резко снижает число неожиданных ночных работ на высоте и сэкономил нам много нервов и ресурсов.

Как прорабатываем огнезащиту, покрытия и электрику?

Огнезащита и покрытия могут перекрыть доступ к болтам или мешать монтажу кабельных трасс, если их не учесть. Мы заранее детализируем каждую зону, которую они могут затронуть.

Наши ключевые действия:

• Оставляем зоны доступа вокруг соединений для огнезащиты — с учетом дальнейшей затяжки болтов
• Указываем тип огнезащиты (интумесцентная или цементная) по условиям и фиксируем зоны для возможного демонтажа
• Согласовываем график покраски и контроля сварки, чтобы гарантийные швы были приняты до покраски
• Заблаговременно планируем места кабельных лотков и стоек приборов, резервируя поверхности фланцев
• Следим, чтобы специальные заземляющие проушины не были изолированы покрытием, применяем совместимые крепежи для избежания гальванической коррозии

Все эти детали фиксируем на чертежах, чтобы монтажники и эксплуатационщики имели ясную инструкцию. Благодаря этому мы не сталкиваемся с типичными проблемами: заблокированными болтами после огнезащиты или дорогими переделками платформ из-за позднего маршрута лотков.

Какой последовательности и модульности мы придерживаемся на строительстве?

Сборка вне последовательности — надежный способ создать хаос и лишнюю работу. Поддерживая строгую последовательность и максимально готовя элементы вне площадки, мы обеспечиваем предсказуемый прогресс и минимизируем риски.

Наша проверенная последовательность строительства выглядит так:

1. Фундаменты (строительные работы и закладные элементы)

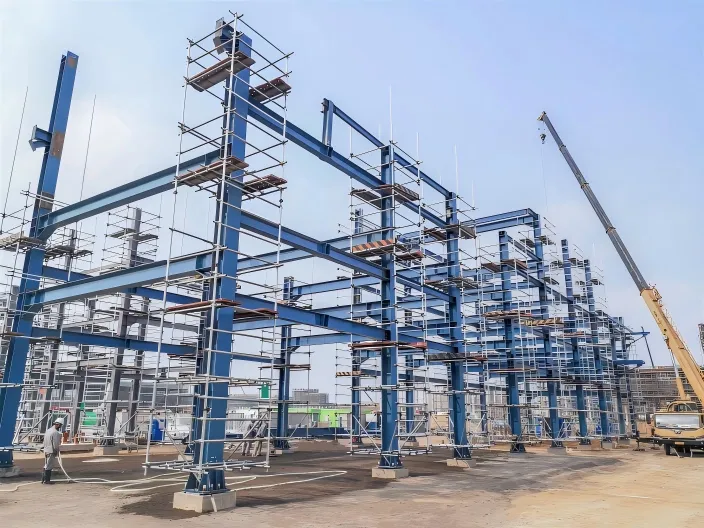

2. Монтаж основной стали (рамы и колонны)
3. Установка оборудования и точное обследование (до вторичной стали)
4. Вторичная сталь, площадки и опоры для труб
5. Основные трубопроводные линии и конечная подгонка
6. Огнезащита, покрытия и коррозионная защита
7. Кабельные лотки, стойки приборов, электрика

На многих эстакадах мы теперь модифицируем целые модули — собираем их в цеху с интегрированными опорами и точками подъема, затем монтируем на площадке с заранее рассчитанными проушинами и балансировками. Это снижает количество опасных работ на высоте и сокращает сроки монтажа.

Пробные стыковки критических интерфейсов вне площадки, ранние проверочные расчеты для подъема и точное распределение ответственности за интерфейс в реестре помогают нам поддерживать продуктивность и избегать задержек.

Как мы предотвращаем проблемы благодаря качеству, допускам и обследованиям?

Что не контролируешь — останется только надеждой. Мы закладываем ключевые точки контроля и инспекции (анкеры, выравнивание, затяжка, толщину огнезащиты, «as-built» обмеры) непосредственно в план контроля качества.

Разделяем соединения по классам: простая затяжка там, где допустимо, полный натяг болтов с индикаторами (DTI) на стыках с контролируемым проскальзыванием. Каждый важный сварной шов имеет трассировку, проверку и допускается к покраске только после подтверждения качества. Обследование выполняется тотальной станцией для установки ключевых узлов и лазерным нивелиром для оснований — и результаты попадают в 3D-модель и расчетные программы после монтажа.

Такой подход — интегрированный в BIM модель и реестр интерфейсов — устраняет неопределенность и позволяет всем дисциплинам следить за прогрессом одним стандартом.

Заключение

Когда мы уделяем внимание интерфейсам с первых дней, работаем по четким стандартам, закладываем возможность корректировки, строго следим за последовательностью и контролируем качество — мы защищаем сроки, качество и безопасность. Такой подход спасает нам и нашим клиентам много времени, ресурсов и делает проекты сильнее с каждым новым опытом.
