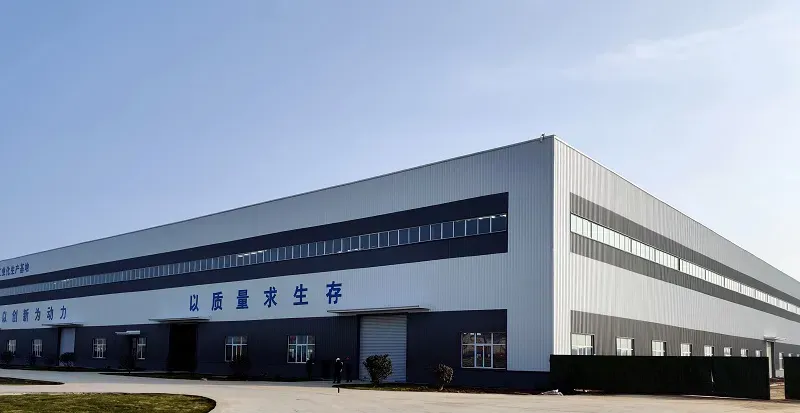

Proyek pabrik struktur baja prefabrikasi ini terletak di Kawasan Industri Ruyang, Kota Luoyang, Provinsi Henan. Merupakan fasilitas industri modern yang menggabungkan efisiensi produksi dengan dukungan penelitian ilmiah. Luas total lahan sekitar 24.600㎡, terdiri dari dua bangunan utama: bengkel utama dan bengkel R&D. Keduanya menggunakan sistem struktur baja ringan satu lantai yang mencerminkan konsep bangunan hijau, efisiensi waktu konstruksi, dan desain struktural berkinerja tinggi.
Luas bangunan: 24.610,95㎡
Tipe struktur: Baja ringan satu lantai
Dimensi: Panjang 225,89m × Lebar 109m, jarak kolom 7,5m, tata letak empat bentang
Tinggi bangunan: 15,8m di tepi atap, tinggi kolom baja 13,5m

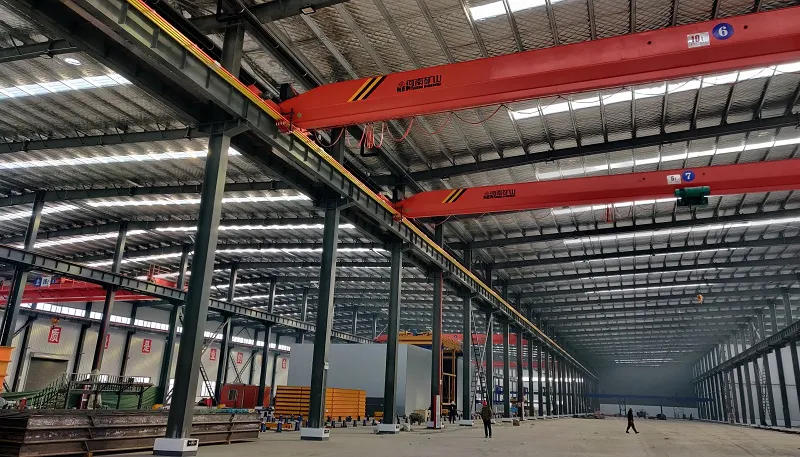

Crane: 8 unit crane overhead ganda 16 ton
Kolom dan balok: Baja H las, material Q345B
Berat tiap kolom: ±1,8 ton
Balok atap terpanjang: 26,5m, berat ±2,1 ton
Sambungan: Baut kekuatan tinggi M20/M22 grade 10.9S

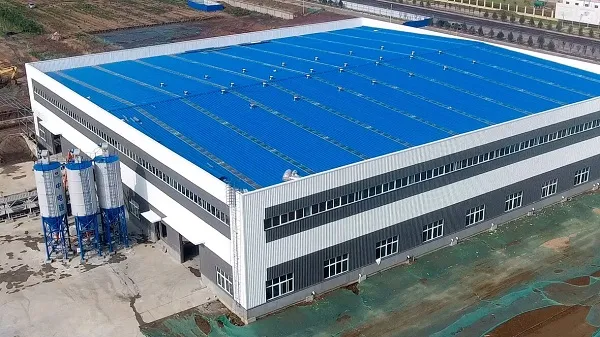

Atap: Struktur purlin terbuka, jaring baja dilapisi plastik φ1.2mm + wol kaca 75mm + lapisan tahan air bernapas + baja lapis seng 0.6mm tipe 760
Dinding: Purlin tersembunyi dengan isolasi wol kaca 75mm; panel luar 0.6mm (tipe 840), panel dalam 0.5mm (tipe 900)
Sistem drainase: Talang baja galvanis 2.5mm, pipa PVC DN150
Jendela & pintu: Jendela UPVC seri 88 dengan kaca insulasi 5+9A+5
Luas bangunan: 5.536,99㎡
Tipe struktur: Baja ringan satu lantai
Dimensi: Panjang 75m × Lebar 72m, jarak kolom 7,5m, tata letak tiga bentang
Tinggi: Tepi atap 14m, kolom baja 11,8m
Crane: 6 unit crane satu balok 16 ton
Konstruksi Prefabrikasi Modular: Komponen standar diproduksi di pabrik untuk pemasangan cepat dan akurat.
Struktur Penyangga Beban Tinggi: Mendukung mesin berat dan tata letak pabrik pintar.
Penutup Bangunan Berkualitas Tinggi: Isolasi panas, tahan api, dan tahan korosi yang sangat baik.
Ramah Lingkungan: Struktur baja dapat didaur ulang dan bahan bangunan ramah lingkungan.
