Panduan Lengkap Komponen Struktur Baja: Ikhtisar Terperinci

Struktur baja merupakan tulang punggung bagi bangunan industri modern, gudang, jembatan, dan atap dengan bentang besar. Struktur ini dirancang untuk menahan berbagai beban dan kondisi lingkungan sambil memastikan daya tahan dan keamanan jangka panjang. Dalam panduan lengkap ini, kami akan mengeksplorasi komponen-komponen penting dalam struktur baja, memberikan wawasan terperinci tentang elemen penahan beban utama, anggota dukungan sekunder, sambungan, dan material pelindung. Ini akan memberikan pengetahuan kepada Anda untuk memahami bagaimana setiap komponen berkontribusi pada kinerja dan stabilitas keseluruhan bangunan baja.

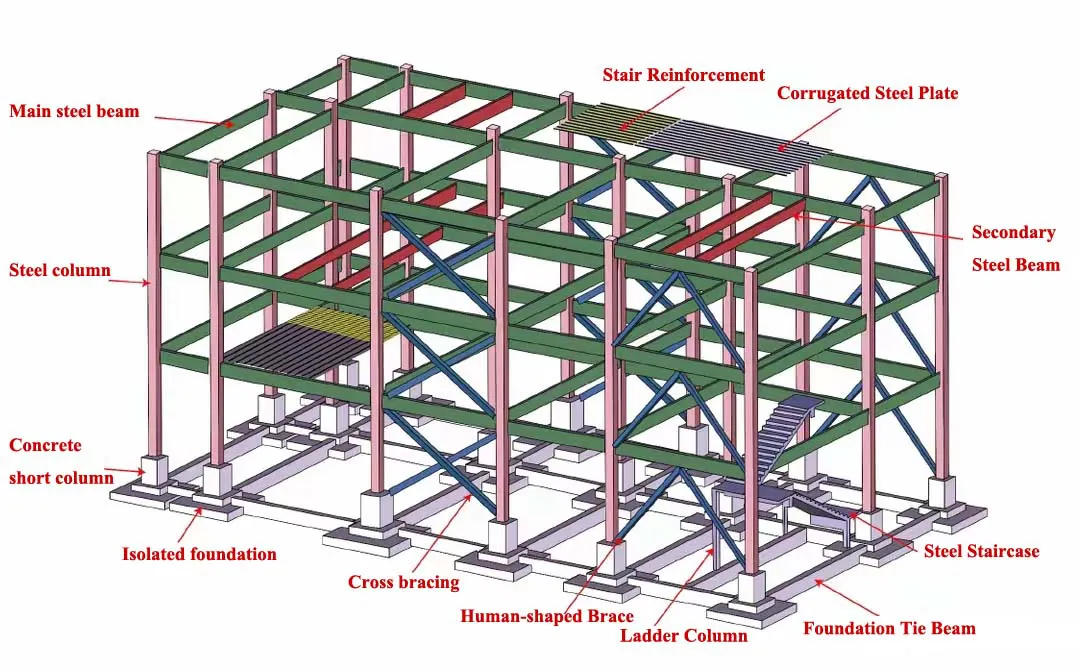

1. Komponen Penahan Beban Utama dalam Struktur Baja

Komponen penahan beban utama sangat penting dalam menopang berat struktur dan memastikan stabilitas. Komponen ini dirancang untuk menahan beban vertikal dan horizontal serta mendistribusikannya secara efektif ke fondasi.

Kolom Baja

Fungsi:
Kolom baja adalah elemen vertikal yang mentransfer beban dari balok dan atap ke fondasi, memainkan peran penting dalam stabilitas bangunan. Mereka sangat penting untuk menahan beban vertikal struktur.

Jenis:

• Kolom H-Beam: Populer pada struktur baja bentang besar karena kapasitas beban dan stabilitas yang sangat baik.

• Kolom Box Section: Digunakan untuk bangunan yang memerlukan stabilitas lebih tinggi dan ketahanan terhadap gempa yang lebih baik.

• Kolom Built-Up: Dibangun dari pelat baja yang dilas, dirancang untuk mendukung beban berat ketika kolom standar tidak mencukupi.

Persyaratan:
Kolom baja harus memenuhi standar yang ketat untuk kekuatan, stabilitas, dan kekakuan untuk memastikan integritas keseluruhan bangunan. Pemilihan material yang tepat dan rekayasa yang presisi sangat penting.

Balok Baja

Fungsi:
Balok baja adalah elemen horizontal yang mendukung beban dari lantai, atap, dan komponen bangunan lainnya, serta mentransfer gaya ke kolom.

Jenis:

• I-Beams: Jenis yang paling umum digunakan, dikenal karena ketahanan lentur dan kapasitas beban yang superior.

• H-Beams: Memiliki flange yang lebih lebar, memberikan distribusi beban yang lebih baik dan stabilitas yang lebih tinggi.

• Plate Girders: Balok berat yang digunakan untuk bentang panjang dan aplikasi beban tinggi, dibuat dari pelat lasan untuk kekuatan tambahan.

Persyaratan:
Balok harus dirancang untuk menahan gaya lentur dan geser, memastikan distribusi beban yang efektif dan defleksi minimal di bawah beban berat.

Truss Baja / Rangka Grid

Fungsi:
Truss baja dan rangka grid digunakan pada atap bentang besar dan jembatan. Struktur yang saling terhubung ini mentransfer beban dengan efisien sambil mempertahankan bentuk yang ringan dan stabil.

Jenis:

• Truss Segitiga: Umumnya digunakan pada struktur atap untuk bentang besar, menawarkan distribusi beban yang sangat baik tanpa memerlukan kolom tambahan.

• Flat Grid Frames: Ideal untuk aplikasi yang memerlukan cakupan luas, seperti pada gudang dan gedung komersial besar.

2. Komponen Penopang dalam Struktur Baja

Komponen penopang sangat penting untuk meningkatkan stabilitas lateral struktur dan memastikan transfer gaya lateral seperti angin dan aktivitas seismik.

Penguat Antara Kolom

Fungsi:
Bracing antara kolom menambah stabilitas lateral pada struktur, mencegah deformasi di bawah beban lateral seperti angin atau gempa bumi. Bracing yang tepat memastikan integritas struktural tetap terjaga di bawah beban dinamis.

Jenis:

• Bracing Baja: Memberikan dukungan terhadap gaya lateral, umumnya digunakan pada struktur besar.

• Bracing Baja Lingkaran: Cocok untuk aplikasi kekuatan tinggi, menawarkan fleksibilitas tanpa mengorbankan stabilitas.

Penguat Atap

Fungsi:
Penguat atap mencegah deformasi atap di bawah beban eksternal seperti salju, angin, atau aktivitas seismik. Ini memastikan bahwa atap tetap stabil dan kaku selama fluktuasi tekanan.

Jenis:

• Penguat Horizontal: Membantu mempertahankan stabilitas lateral dan mencegah pergeseran atap.

• Penguat Vertikal: Memberikan dukungan vertikal tambahan untuk menstabilkan struktur atap di bawah tekanan.

Batang Pengikat

Fungsi:
Batang pengikat menghubungkan truss atap atau purlin ke rangka baja utama, mencegah distorsi dan memastikan stabilitas struktural keseluruhan. Mereka membantu mempertahankan integritas rangka baja selama gaya dinamis.

Jenis:

• Batang Baja Bulat: Umumnya digunakan pada truss atap untuk menahan gaya tarik dan menjaga penyelarasan struktural.

• Batang Pengikat Baja Sudut: Koneksi kuat dengan sudut yang mengamankan berbagai elemen baja, memastikan stabilitas baik dalam arah horizontal maupun vertikal.

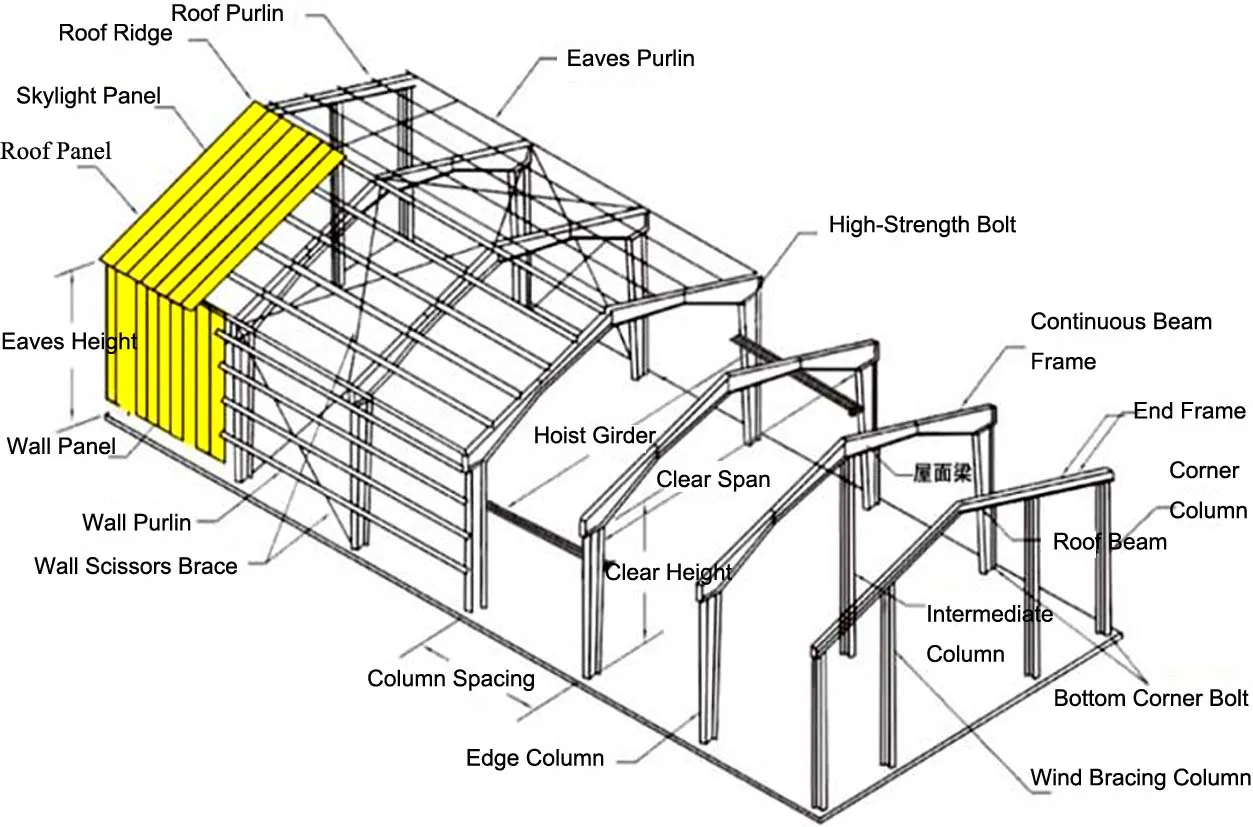

3. Komponen Struktur Sekunder

Komponen-komponen ini mendukung elemen penahan beban utama dan membantu mendistribusikan beban ke seluruh struktur, memastikan distribusi stres yang merata.

Purlin

Fungsi:
Purlin adalah anggota horizontal yang melintasi struktur atap, mendukung panel atap dan mentransfer beban ke balok utama.

Jenis:

• Purlin Seksi-C: Jenis yang paling umum digunakan karena biaya yang efisien dan distribusi beban yang efektif.

• Purlin Seksi-Z: Ideal untuk bentang yang lebih besar atau desain atap yang lebih kompleks, menawarkan kapasitas beban yang lebih tinggi.

Wall Girts

Fungsi:
Mirip dengan purlin, wall girts adalah anggota horizontal yang dipasang sepanjang dinding untuk mendukung pelapis bangunan.

Jenis:

• Girts Seksi-C: Sesuai untuk aplikasi ringan dan mudah dipasang.

• Girts Seksi-Z: Dirancang untuk aplikasi beban lebih berat, memberikan kapasitas beban yang lebih tinggi.

Penguat Sudut

Fungsi:
Penguat sudut menghubungkan purlin atau girts ke rangka baja utama, mencegah distorsi struktural dan memastikan kekakuan.

Jenis:

• Penguat Sudut: Umumnya digunakan pada sambungan sudut untuk meningkatkan stabilitas dan mencegah pembengkokan di bawah beban.

4. Komponen Sambungan dalam Struktur Baja

Sambungan adalah elemen kunci yang menghubungkan anggota baja individu, memastikan integritas dan kekuatan struktur. Komponen-komponen ini harus kuat untuk mentransfer gaya secara efektif antara anggota yang terhubung.

Sambungan Baut

Fungsi:
Sambungan baut digunakan secara luas dalam konstruksi baja karena kekuatannya, kemudahan perakitan, dan fleksibilitas untuk penyesuaian.

Jenis:

• Baut Friksi Kekuatan Tinggi: Digunakan pada sambungan kritis yang memerlukan kekuatan dan stabilitas tinggi.

• Baut Bantalan: Utamanya digunakan untuk mentransfer beban melalui kontak bantalan, memberikan sambungan yang aman di area non-kritis.

Sambungan Las

Fungsi:
Pengelasan adalah metode penyambungan permanen yang digunakan untuk menghubungkan anggota baja, memastikan ikatan yang kuat dan berkelanjutan.

Jenis:

• Las Butt: Digunakan untuk menyambung ujung dua anggota baja, memastikan sambungan yang mulus dan kuat.

• Las Fillet: Umum digunakan dalam menghubungkan komponen berbentuk sudut seperti balok ke kolom, menawarkan fleksibilitas dan kekuatan.

Pelat Ujung

Fungsi:
Pelat ujung digunakan pada sambungan balok-kolom, dilas ke balok baja dan kolom, dengan baut yang mentransfer gaya internal dari balok ke kolom.

5. Komponen Pelindung

Struktur baja rentan terhadap faktor lingkungan seperti korosi, fluktuasi suhu, dan cuaca. Komponen pelindung memastikan umur panjang dan kinerja struktur dengan mengurangi risiko-risiko ini.

Panel Atap dan Dinding

Fungsi:
Panel atap dan dinding melindungi bangunan dari elemen lingkungan, memberikan isolasi, ketahanan terhadap cuaca, dan daya tarik estetika.

Jenis:

• Lembaran Baja Bergelombang: Banyak digunakan karena daya tahan, efisiensi biaya, dan ketahanan terhadap elemen eksternal.

• Lembaran Berlapis Warna: Memberikan ketahanan korosi yang lebih baik dan menawarkan tampilan estetis yang menarik.

Panel Skylight

Fungsi:
Panel skylight memungkinkan cahaya alami masuk ke dalam bangunan, mengurangi ketergantungan pada pencahayaan buatan dan meningkatkan efisiensi energi.

Talang

Fungsi:
Talang mengumpulkan dan mengarahkan air hujan dari atap ke sistem drainase, mencegah kerusakan air pada eksterior dan fondasi bangunan.

Kesimpulan: Peran Krusial Komponen Struktur Baja

Komponen struktur baja memainkan peran penting dalam memastikan kekuatan, stabilitas, dan daya tahan bangunan modern. Dari elemen penahan beban utama seperti kolom dan balok hingga komponen sekunder seperti purlin dan bracing, setiap elemen dirancang dengan hati-hati untuk menangani beban dan tantangan lingkungan tertentu. Memahami komponen-komponen ini dan bagaimana mereka saling berinteraksi sangat penting bagi insinyur, arsitek, dan profesional konstruksi untuk merancang dan membangun struktur baja yang aman, efisien, dan ekonomis.

Dengan memilih material yang tepat, menggunakan teknik desain yang canggih, dan memastikan instalasi yang benar, struktur baja dapat memberikan kinerja, daya tahan, dan nilai luar biasa di berbagai aplikasi, mulai dari fasilitas industri hingga bangunan komersial.
