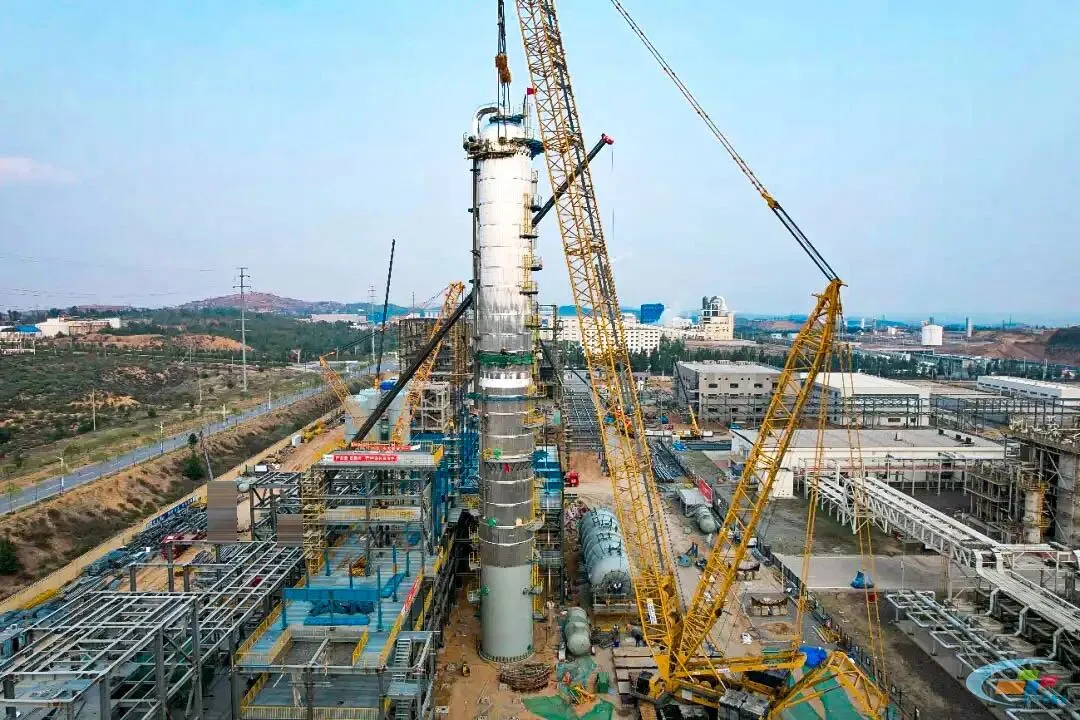

كيفية تصميم الهياكل الفولاذية الداعمة لأعمدة التقطير

تفشل دعامات الأعمدة عندما تكون الأحمال أو التفاصيل غير صحيحة. تظهر التأخيرات. ترتفع التكاليف. أستخدم طريقة تصميم واضحة ومجربة تحمي السلامة والجدول الزمني والميزانية.

يشمل تصميم دعامات أعمدة التقطير تثبيت البيانات، اختيار نوع الدعم المناسب، نمذجة مسارات التحميل، تفصيل التوصيلات، اختيار المسامير ولوحات القاعدة، تطبيق الجودة والتفتيش، والتحسين حسب المورد المحلي واحتياجات المستقبل.

أنت تواجه جداول زمنية ضيقة ومتطلبات عالية. جعلت هذا الدليل عملياً ومحدداً. أشارك خطوات التحقق والأحجام الدقيقة والخطوات مرتبة حتى تستطيع أن تبدأ العمل فورًا.

ما هي أهم معايير العمود والموقع؟

الأخطاء أو الغياب في المعايير يُفسد التصميمات. يكثر العمل الإضافي. أبدأ دائمًا بورقة بيانات صارمة وموحدة. هذا يضمن اتساق فرق العمليات والهياكل ويمنع ظهور المشاكل لاحقًا.

أكد الهندسة، الوزن التشغيلي مع السوائل، الأحمال الريحية والزلازل وفق الأكواد المحلية، الأحمال الناتجة عن العزل والمنصات، بيانات التربة، وأي طلبات مستقبلية. ثبت الحالات: فارغ، تشغيلي، اختبار هيدروستاتيكي، توقف، واحتياطي التطوير المستقبلي.

أنشئ ورقة بيانات موحدة وأديرها بتحكم التغيرات. أدرج الارتفاع، القطر، سماكة الغلاف، عدد الفتحات ووزن التجهيزات الداخلية. أضيف وزن السائل بأعلى مستوى متوقع. أدرج العزل، طبقات الحماية، السلالم، المنصات، أنظمة الأجهزة وأحمال الأنابيب. أستمد سرعة الرياح والتضاريس من الأكواد مثل ASCE 7 أو الأكواد المحلية. أضع مواصفات الزلازل مثل Sds، Sd1، وفئة الموقع من تقرير التربة. أسجل قدرة تحمل التربة، حدود الهبوط، وعمق التجمد ومستوى المياه الجوفية. أحدد نطاقات الحرارة والفروقات المتوقعة. على سبيل المثال، عمود بارتفاع 60 م وقطر 3.6 م قد يكون فارغًا 120 طن، أثناء التشغيل 210 طن، اختبار 250 طن. أحدد الحالات وأضيف احتياطي التطوير فقط بموافقة العميل. أستخدم وحدات موحدة وأؤرخ كل تعديل. هذا يمنع زيادات التكلفة والمشاكل في التصميم لاحقاً.

أي ترتيب دعم يناسب عمودك؟

الاختيار الخاطئ لنوع الدعم يهدر الفولاذ ويُطيل الوقت. يتأثر الوصول والصيانة. أُجري تحليلات سريعة وأختار الشكل الأفضل لتحمل الأحمال والتوافق مع الصيانة.

استخدم الدعم التنوري (السكيرت) للأعمدة الطويلة والثقيلة مع عزم انقلاب عالي. استخدم دعم القاعدة أو الدعم بواسطة الحواجز للأعمدة القصيرة والخفيفة. فكر في تصميم مختلط مع فتحات وصول عندما يكون ذلك مفيدًا. دائماً استخدم حلقة قاعدة أو لوح حلقي لنقل الحمولة إلى الأساس.

أطابق نوع الدعم مع الارتفاع، القطر، وقوة التحميل الجانبية. السكيرت المغلق يناسب الأعمدة الطويلة في المناطق ذات الرياح أو الزلازل العالية. يوفر الثبات الجانبي ويسهل نقل الحمل. يتطلب فتحات وصول مدعومة وفحص متواصل لغلاف العمود. السكيرت المفتوح أو المهوّى يُحسّن الفحص ويقلل حبس الحرارة، لكن أضيف مقويات لمنع فقد الثبات الموضعي. الدعم بواسطة الحواجز يناسب الأعمدة القصيرة والأحمال المنخفضة. أضع مُقويات لتوزيع الحمولة وأتأكد من حماية الغلاف من الفشل الموضعي. في كل الحالات، استخدم لوح قاعدة أو حلقة لتحمل الضغط ونقل الحمل بشكل متساوٍ. في أحد المشاريع، اختصر دعم خليط مع لوحات فتح قابلة للإزالة 12% من وزن الفولاذ وقلل زمن الفحص للنصف. حافظنا على الصلابة باستخدام مقويات تشكلية ودعامات إضافية.

كيف تنتقل الأحمال عبر نظام الدعم؟

تسبب مسارات الحمل المخفية مشاكل وفشل. تضعف المسامير. قد يتعرض الغلاف للانبعاج الموضعي. أتتبع كل الحمل من العمود إلى الأساس وأتحقق من كل حالة تحميل.

قم بنمذجة الأحمال الرأسية، الجانبية، الحرارية، الديناميكية والطارئة في نموذج ثلاثي الأبعاد واحد. تحقق من الثبات العام والتفاصيل المحلية. افحص المسامير، الحلقة القاعدية، الفتحات، ومناطق تثبيت الحواجز.

أنشئ نموذج ثلاثي الأبعاد في SAP2000 أو STAAD.Pro وأحاكي صلابة السكيرت، الحلقة، الحواجز، والمسامير. أضع الأحمال الرأسية للغلاف، والمكونات الداخلية، السائل، العزل، والتركيبات الخارجية. أضيف الرياح مع عامل النبضات والعزوم الالتوائية. أدخل الزلازل عبر قوة القص والإنقلاب حسب الأكواد. أُدرج الحركة الحرارية في الفروق بين العمود والدعم. أدرس الأحمال الديناميكية من المضخات أو نبضات التدفق. أضع السيناريوهات الطارئة مثل فشل دعم أنبوب أو انفجار أو ارتطام لمرة واحدة. أُركب الأحمال وفق الأكواد وأفحص عوامل السلامة. أراجع التزحزح الكلي وأحافظ على حدود الحركة. أُحقق في فقد الثبات الموضعي للغلاف قرب الفتحات أو وصلات الحواجز. أتحقق من تحمل المسامير تحت أقصى حمل جانبي. أُنفذ تحليلاً يعتمد على الصلابة. أسمّي كل حالة بوضوح لتسهيل المراجعة.

كيف أفصل التوصيلات الفولاذية ونقاط الوصول؟

تفاصيل سيئة تؤخر التنفيذ وترفع المخاطر. أجعل التوصيلات بسيطة، قابلة للتكرار، سهلة الفحص. أصمم نقاط وصول واقعية للعمّال والصيانة.

استخدم التوصيلات الملحومة في المصنع والمربوطة في الموقع. وظف درجات المسامير المثبتة. حدد الطلاءات حسب البيئة. ضع المنصات، السلالم، والفتحات عند نقاط الصيانة. قلل اللحام في الموقع لأقصى حد.

أستعمل لحام المصنع للمقويات وحلقات القاعدة. أوفر التوصيل بالمسامير بالموقع للسرعة وضمان الجودة. أختار مسامير مثل ASTM A325 (ISO 8.8) أو A490 (ISO 10.9) للتوصيلات الأساسية. أستخدم التوصيل غير المنزلق عند وجود اهتزاز. أضع التسامحات للثقوب وأدرج وسائل التوجيه. أتحقق من اللحام حسب AWS D1.1 وأحدد الفحص غير التدميري لوصلات اللحام الكاملة. أختار الطلاءات حسب البيئة: جلفنة بالغمس الساخن وطبقة إيبوكسي للمناطق الساحلية أو الكيميائية؛ برايمر غني بالزنك وطبقة بولي يوريثان للمناطق الداخلية. أفصل المعادن غير المتشابهة لمنع التآكل الكهروكيميائي. أصمم المنصات عند نقاط الصيانة أو أماكن أجهزة القياس. أضمن عرض المنصة الأدنى 900 مم، ارتفاع الحاجز 1.1 م، ألواح السقوط. أستخدم فتحات مزودة بمفصلات أمنة وقفل، وأتجنب أي لحام أو قطع في الموقع. أصمم القطع بحيث يمكن تبديلها بسهولة مستقبلاً. في أحد المصانع، تم تغيير حاجز متآكل خلال ساعة واحدة بدون عمل ساخن، صور ذلك حالت الجدول الزمني وسلامة العمّال.

ما الذي يجب مراعاته في واجهة الأساس؟

المسامير والخرسانة هي خطوط الدفاع الأخيرة. الأخطاء تُكلف إصلاحاً باهظاً. أصمم المسامير واللوحات للتوتر والقص مع إمكانيات الفحص والتبديل.

اختر قطر ودرجة المسامير حسب الشد والقص. تحقق من بعد المسامير عن الحواف وقوة الانبعاج. حدد سماكة لوحة القاعدة لتحمل الضغط. استخدم خرسانة غير منكمشة ومواسير للتحكم في الوضعية.

أبدأ بمعطيات التربة. أتحقق من القدرة التحملية، حدود الهبوط، ومخاطر التمدد أو السيولة. أحسب المسامير على التحمل المركب وأختار ASTM F1554 درجة 55 أو 105 مع عمق مناسب. أضمن بعدها الصحيح عن الحواف والمسافات وأضيف لوحات فصل للقص العالي. أقدر سماكة لوحة القاعدة لتقييد الضغط والانبعاج. أستخدم مسامير ضبط أو دعامات. أحدد خرسانة غير منكمشة مثل ASTM C1107 مع تجهيز سطح مناسب وزمن معالجة. أجعل فتحات للضبط والفحص. أصمم مواسير للتوافق مع تغيير موضع المسامير مستقبلاً. أحمي المسامير من التآكل بغلاف أو مادة عازلة. أضمن التصريف لمنع تجمع الماء. في أحد المشاريع تأثر المسامير بسبب الإسراع في العمل، كان الحل صعباً. الآن أصر على فحص التربة مبكرًا ووضع احتياطي صغير في تصميم المسامير. تكلفته بسيطة وحمايته كبيرة.

كيف أنظم الجودة والتفتيش بشكل فعال؟

الجودة تتدهور بدون خطة واضحة. أحدد الفحوصات منذ البداية وأرقم كل قطعة. أسجل كل المعايير بشكل بسيط وواضح ومتاح للعميل.

قم بتأهيل لحام الوصلات. خطط لفحص اللحام غير التدميري. تحقق من توتر المسامير. قس استقامة العمود بعد التركيب. سجل سماكة الطلاء. رقم العناصر وارتبط بسجل رقمي لكل قطعة.

أكتب خطة ضمان الجودة قبل تثبيت التصميم النهائي. أؤهل اللحامين حسب AWS D1.1. أضع فحوصات غير تدميرية (UT للحام الحلقي، MT أو PT للوصلات الفرعية). أشرح معايير القبول. أتحقق من توتر المسامير بالأدوات المناسبة. أقيس استقامة العمود بعد التنفيذ وأحافظ على التفاوت المحدد مثل L/1000 أو حسب المواصفات. أؤكد تحمل لوحة القاعدة وتكامل الخرسانة. أتحقق من سماكة الطلاء وأسجل نتائج فحص العزل الكهربائي. أرقم أعضاء المنشأ برموز RFID أو QR. أرتبط السجلات الرقمية بكل رمز: شهادات المواد، خرائط اللحام، تقارير الفحص، سجلات التوتر والطلاء. أضع موعد للفحص الدوري بعد الصيانة أو الحوادث أو الزلازل. في إحدى الحالات طلب العميل سجلاً لكل لحام ووفرناه في دقائق، مما سهّل الفحص وأزال الخلافات.

كيف أجعل التصميم فعالاً وأقل تكلفة وأكثر استدامة؟

تزداد التكاليف عندما يهمل التصميم المورد المحلي أو تطوير المنشأ مستقبلاً. أقلل الهدر وأجهز التعديلات ليوفر المالك عبر دورة الحياة.

استخدم الفولاذ المحلي بأنواعه وأحجامه المتوفرة. وحد الوحدات قدر الإمكان. فضل التوصيل بالمسامير. خطط للتفكيك مستقبلاً. استخدم طلاءات معمرة. استخدم المنصات والسلالم في أكثر من عمود.

أختار فولاذ متوافر في السوق المحلي: A36 وA572 Grade 50 للصفائح والأشكال، فولاذ مقاوم للبيئة إذا كان مناسبًا. أوحد سماكة الصفائح بحسب المورد. أكرر أحجام الثقوب وأنواع المسامير لتسهيل الشراء. أصمم الوحدات للتركيب السريع والسهل. أُقلل اللحام بالموقع وأفضل الربط بالمسامير لسرعة وسهولة التغيير لاحقًا. أضع إرشادات التفكيك مع نقاط رفع واضحة. أختار الطلاء المناسب لطول عمر أعلى، قلل دورات إعادة الطلاء. أسمح بإعادة استخدام المنصات والسلالم بين الأعمدة. أرتب مع الموردين مسبقاً لفهم جداول التسليم. أعدل التصميم لتجنب تأخر التوريد. أراقب الهدر وأخفضه عبر تصميم المصنع. هذا يقلص التكلفة ويثبت الجدول الزمني.

الخلاصة

صمم بدقة البيانات، اختر نوع الدعم المناسب، تحقق من مسارات الحمل، افصل التوصيلات الذكية، أقّم أساسًا قويًا، طبّق مراقبة جودة صارمة، وكن مستعدًا للتوسعة المستقبليّة. هذا يحمي السلامة، ويخفض التكلفة، ويحافظ على الجدول الزمني.
