Pembuatan dan Standar Inspeksi Kualitas Struktur Baja — Bagaimana Meichen Menjamin Presisi dan Keandalan di Setiap Proyek

1. Pendahuluan

Dalam bidang konstruksi industri dan komersial, presisi dalam pembuatan struktur baja langsung menentukan keamanan, daya tahan, dan kinerja keseluruhan proyek. Bagi kontraktor EPC dan perusahaan rekayasa, memilih produsen struktur baja yang dapat diandalkan berarti bermitra dengan pemasok yang tidak hanya menyediakan komponen baja, tetapi juga integritas struktural dan kinerja jangka panjang.

Di Meichen Steel Structure, setiap balok, kolom, dan rangka diproduksi sesuai dengan standar nasional dan internasional yang ketat, termasuk GB50205-2020 (Kode Penerimaan Kualitas Konstruksi Struktur Baja) dan GB50661-2011 (Kode Pengelasan Struktur Baja). Kami mengikuti proses sistematis yang mencakup pemeriksaan bahan, pembuatan, pengelasan, dan pengujian kualitas untuk memastikan bahwa setiap komponen struktural memenuhi standar industri tertinggi.

2. Pemeriksaan dan Verifikasi Bahan Baku

Sebelum pembuatan dimulai, semua bahan baku menjalani proses pemeriksaan komprehensif untuk memastikan konsistensi, kekuatan mekanik, dan kemampuan pengelasan.

Proses kami mencakup:

• Verifikasi sertifikat kualitas dan laporan uji untuk 100% dari pelat baja, bagian, dan material pipa.

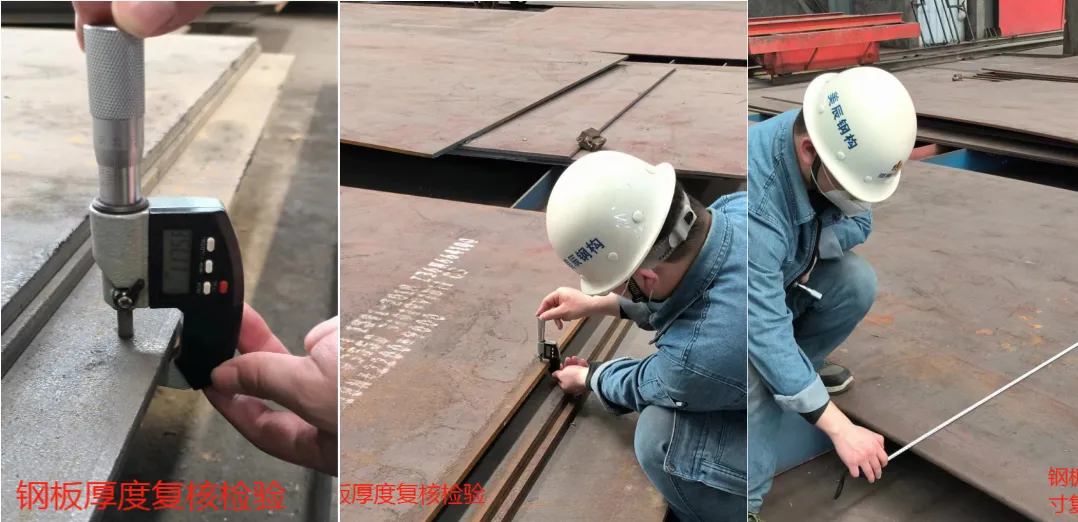

• Uji kinerja mekanik, termasuk kekuatan luluh, kekuatan tarik, perpanjangan, dan pemeriksaan toleransi ketebalan.

• Pengambilan sampel dan pemeriksaan ulang pelat baja sesuai dengan Lampiran A GB50205-2020 untuk memastikan kesesuaian dengan spesifikasi nasional dan desain.

• Pengujian bahan pengelasan, seperti elektroda dan kawat, untuk komposisi kimia dan kinerja mekanik sebelum disetujui untuk digunakan.

Alur pemeriksaan bahan yang masuk:

Tinjauan dokumen & laporan → Pemeriksaan permukaan dan kelurusan → Pemeriksaan dimensi → Pengukuran ketebalan → Persetujuan penyimpanan → Pengambilan sampel saksi → Pemeriksaan ulang di laboratorium → Persetujuan untuk pembuatan

Melalui proses pemeriksaan multi-langkah ini, Meichen memastikan bahwa setiap ton baja yang masuk ke pabrik kami dapat dilacak dan diverifikasi sepenuhnya.

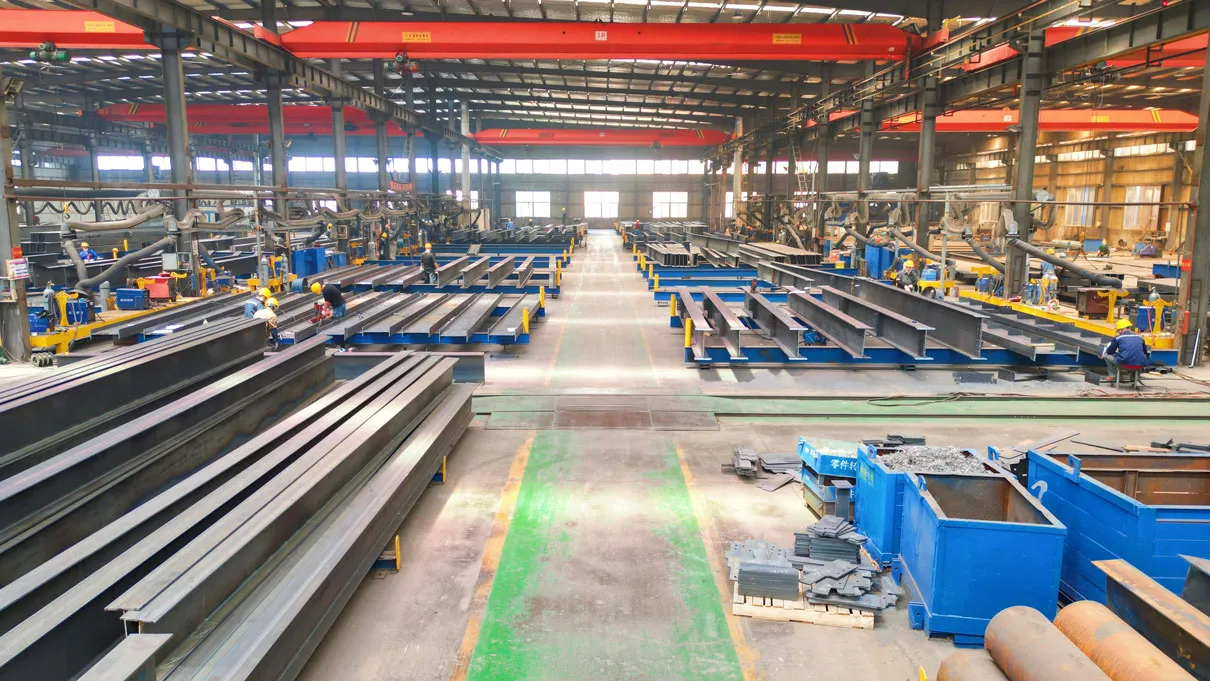

3. Standar Pembuatan dan Persyaratan Pemrosesan

Semua pekerjaan pembuatan di Meichen Steel Structure mengikuti standar GB50205-2020 dan gambar kerja terperinci yang divalidasi oleh tim teknik kami.

Prosedur pembuatan utama meliputi:

Perencanaan Proses:
Setiap proyek dimulai dengan spesifikasi prosedur pembuatan berdasarkan gambar desain dan kode pengelasan.

Persiapan Material:
Semua anggota baja diluruskan sebelum dipotong.

Penyisihan disiapkan untuk penyusutan pengelasan, pemotongan, dan penggilingan.

Panjang tepi yang membutuhkan pemrosesan dipangkas minimal 2 mm.

Pemotongan dan Pengeboran:
Lubang baut kekuatan tinggi dibor (bukan dipukul), dengan toleransi yang sesuai dengan GB50205-2020.

Permukaan yang dipotong bersih, bebas dari karat dan terak, dan burr dihilangkan setelah pemotongan.

Perawatan Permukaan:
Permukaan gesekan untuk sambungan baut kekuatan tinggi dirawat dengan penyemprotan pasir atau peledakan tembakan untuk mencapai koefisien gesekan yang ditentukan.

Uji koefisien gesekan dilakukan sebelum produksi massal.

Akurasi Dimensi:
Untuk balok sekunder yang lebih panjang dari 10 meter, lengkungan L/800 dimasukkan.

Sambungan las balok H-beam atau Box-beam digeser lebih dari 200 mm antara flange dan web.

4. Standar Pengelasan dan Kontrol Kualitas

Pengelasan adalah salah satu tahap yang paling kritis dalam pembuatan struktur baja. Di Meichen Steel Structure, semua pekerjaan pengelasan dilakukan sesuai dengan GB50661-2011 dan standar uji ultrasonik GB11345. Kami menggunakan pengelasan busur tenggelam otomatis (SAW) untuk sambungan utama dan memastikan penetrasi penuh kedua sisi untuk sambungan kritis.

Prosedur Pengelasan dan Persyaratan:

Urutan Pengelasan:
Urutan yang tepat meminimalkan stres sisa dan distorsi pada anggota baja.

Persiapan Sambungan:
Untuk pelat ≥30mm, pengujian ultrasonik (UT) dilakukan sebelum pengelasan untuk mencegah robekan lapisan.

Tingkat Kualitas Pengelasan:

Sambungan pengelasan penuh untuk koneksi balok ke kolom harus mencapai Grade Ⅱ atau lebih tinggi.

Pengelasan Level Ⅰ dan Ⅱ memerlukan pemeriksaan ultrasonik 100%.

Kriteria penerimaan sesuai dengan GB11345, Level Ⅲ dan lebih tinggi.

Pengelasan pada Suhu Rendah:
Untuk suhu lingkungan di bawah 0°C, prosedur pemanasan dan kontrol suhu diterapkan untuk mencegah retakan.

Perbaikan Cacat:
Pekerja las tidak diizinkan untuk memperbaiki retakan tanpa otorisasi. Rencana perbaikan harus disetujui dan diterapkan di bawah pengawasan.

5. Aplikasi Pengelasan Tipikal dan Kriteria Penerimaan

(Dan seterusnya...)

6. Inspeksi, Pengujian, dan Penerimaan

Untuk menjamin kinerja struktural jangka panjang, Meichen menerapkan protokol pengujian yang ketat di setiap tahap:

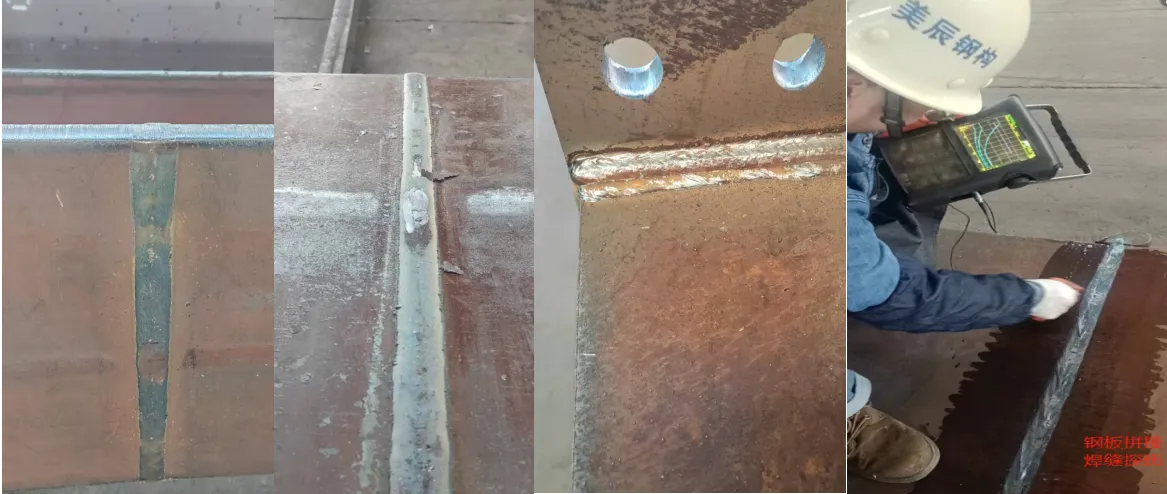

Inspeksi dan Pengujian Pengelasan:

Inspeksi visual 100% untuk semua pengelasan

Pengujian ultrasonik (UT) untuk pengelasan Level Ⅰ dan Level Ⅱ

7. Komitmen Meichen terhadap Kualitas

Di Meichen Steel Structure, kami percaya bahwa kualitas sejati berasal dari kontrol, bukan hanya inspeksi. Pabrik kami beroperasi dengan alur kerja digital sepenuhnya — dari pemodelan 3D Tekla hingga pengelasan otomatis dan pengujian tidak merusak (NDT), yang menjamin presisi, pengulangan, dan keterlacakan di setiap proyek.

8. Kesimpulan

Di pasar EPC dan konstruksi industri yang kompetitif saat ini, memilih mitra struktur baja yang tepat berarti memilih keandalan, jaminan kualitas, dan keberhasilan proyek.
