Apa saja bagian-bagian baja struktural?

Baja struktural terdiri dari berbagai komponen yang bekerja sama untuk membentuk struktur yang lengkap dan fungsional. Komponen-komponen ini dapat dikategorikan secara luas berdasarkan perannya dalam keseluruhan struktur.

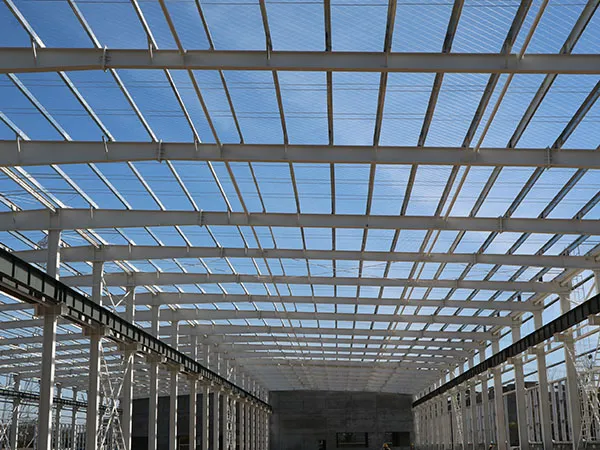

Bagian Utama Baja Struktural

1. Elemen Primer

Berikut ini adalah komponen utama yang menahan beban struktur.

a. Kolom

Fungsi: Kolom adalah anggota vertikal yang menopang berat struktur dan memindahkan beban ke pondasi.

Jenis:

Bagian Berongga (Lingkaran atau Persegi Panjang): Digunakan karena rasio kekuatan terhadap berat yang tinggi dan daya tarik estetika.

Balok-I: Sering digunakan sebagai kolom dalam bangunan karena kapasitas menahan beban yang tinggi.

Kolom Kotak: Terbuat dari bagian berongga persegi panjang, digunakan untuk tujuan estetika dan struktural.

Kolom Tersusun: Terdiri dari beberapa pelat baja atau profil, digunakan untuk beban yang sangat berat.

b. Balok

Fungsi: Balok adalah anggota horizontal yang membentang di antara kolom atau penyangga dan menahan beban dari lantai, atap, atau elemen lainnya.

Jenis:

Balok-I (Balok Universal): Umumnya digunakan karena momen inersia dan kapasitas menahan beban yang tinggi.

Balok-H: Mirip dengan balok-I tetapi dengan flensa yang lebih lebar, sehingga beban dapat didistribusikan dengan lebih baik.

Balok Kotak: Terbuat dari bagian berongga persegi panjang, digunakan untuk tujuan estetika dan struktural.

Balok Saluran: Digunakan untuk balok sekunder atau sebagai bagian dari struktur komposit.

Girder Pelat: Balok dalam yang terbuat dari pelat baja, digunakan untuk bentang panjang dan beban berat.

2. Elemen Sekunder

Komponen-komponen ini mendukung elemen-elemen utama dan membantu mendistribusikan beban secara lebih merata.

a. Penyangga

Fungsi: Penyangga memberikan dukungan lateral dan stabilitas pada struktur, menahan angin, seismik, dan gaya lateral lainnya.

Jenis:

Penyangga Diagonal: Digunakan pada rangka yang disangga, bisa konsentris (sejajar dengan pusat) atau eksentrik (offset).

Penyangga Silang: Penyangga berbentuk X yang digunakan pada rangka dan rangka.

Penyangga Lutut: Penyangga diagonal pendek yang menghubungkan balok ke kolom, memberikan dukungan tambahan.

b. Purlin dan Girt

Fungsi: Purlin adalah anggota horizontal pada struktur atap yang mendukung pelapis atap dan mentransfer beban ke balok utama. Girt serupa tetapi digunakan pada dinding untuk mendukung pelapis dinding.

Jenis:

Bagian Zed: Umumnya digunakan untuk purlin dan girt karena bentuk dan kapasitas menahan bebannya.

Bagian C: Juga digunakan untuk purlin dan girt, terutama pada rangka baja ringan.

3. Koneksi

Sambungan sangat penting untuk mentransfer beban antara elemen struktural dan memastikan integritas struktur.

a. Sambungan Baut

Fungsi: Baut digunakan untuk menghubungkan elemen baja. Baut menyediakan sambungan yang kuat dan andal yang dapat dengan mudah dirakit dan dibongkar.

Jenis:

Baut Genggam Gesekan Kekuatan Tinggi: Digunakan untuk sambungan penting yang membutuhkan kekuatan dan keandalan tinggi.

Baut Bantalan: Digunakan untuk sambungan yang bebannya ditransfer melalui bantalan, bukan gesekan.

b. Sambungan Las

Fungsi: Pengelasan menyatukan elemen baja secara permanen, menyediakan sambungan yang kuat dan berkesinambungan.

Jenis:

Las Tumpul: Digunakan untuk menyambung dua elemen ujung ke ujung.

Las Fillet: Digunakan untuk menghubungkan elemen pada sudut tertentu, seperti balok ke kolom.

c. Sambungan Paku Keling

Fungsi: Paku keling secara tradisional digunakan untuk menghubungkan elemen baja tetapi sebagian besar telah digantikan oleh baut dan pengelasan dalam konstruksi modern.

Jenis:

Paku Keling Padat: Digunakan karena daya tahan dan keandalannya pada struktur lama.

4. Supporting Elements

Komponen-komponen ini memberikan dukungan dan stabilitas tambahan pada struktur.

a. Pelat Dasar

Fungsi: Pelat dasar adalah pelat baja yang menghubungkan kolom ke pondasi. Pelat ini mendistribusikan beban dari kolom ke pondasi.

Jenis:

Pelat Dasar yang Dibaut: Disambungkan ke pondasi menggunakan baut jangkar.

Pelat Dasar yang Dilas: Digunakan untuk beban yang lebih berat yang memerlukan sambungan yang lebih kuat.

b. Diafragma

Fungsi: Diafragma (seperti pelat lantai atau dek atap) berfungsi sebagai elemen kaku yang mentransfer beban lateral ke anggota vertikal struktur.

Jenis:

Diafragma Komposit: Terbuat dari baja dan beton, digunakan di lantai dan atap.

Diafragma Dek Baja: Terbuat dari dek baja, digunakan dalam struktur atap yang ringan.

5. Komponen Lain-Lain

Ini adalah elemen tambahan yang meningkatkan fungsionalitas dan kinerja struktur.

a. Pengaku

Fungsi: Pengaku adalah pelat atau bagian baja kecil yang digunakan untuk mencegah tekuk lokal pada balok dan kolom.

Jenis:

Pengaku Transversal: Digunakan pada balok untuk mencegah tekuk web.

Pengaku Longitudinal: Digunakan pada kolom untuk mencegah tekuk.

b. Pelat Klem dan Gusset

Fungsi: Klem adalah sudut baja kecil yang digunakan untuk menghubungkan anggota pada suatu sudut. Pelat gusset adalah pelat baja besar yang digunakan untuk menghubungkan beberapa anggota pada rangka dan rangka.

Jenis:

Klem Sudut: Digunakan untuk menghubungkan balok ke kolom.

Pelat Gusset Segitiga: Digunakan pada rangka untuk menghubungkan tali busur dan anggota web.

c. Gantungan dan Penopang

Fungsi: Gantungan dan penopang digunakan untuk menangguhkan atau menopang elemen sekunder seperti pipa, saluran, dan konduit listrik.

Jenis:

Rod Hangers: Digunakan untuk beban ringan.

Channel Supports: Digunakan untuk beban yang lebih berat.

Ringkasan

Baja struktural terdiri dari elemen-elemen penahan beban primer (kolom dan balok), elemen-elemen sekunder (penguat, balok gording, rangka), sambungan (baut, las, paku keling), elemen-elemen pendukung (pelat dasar, diafragma), dan komponen-komponen lain (pengaku, klem, gantungan). Setiap bagian memainkan peran penting dalam memastikan kekuatan, stabilitas, dan fungsionalitas keseluruhan struktur.
