Стандартизированное проектирование стальных конструкций для нефтехимических проектов: обеспечение качества и эффективности

В нефтехимической отрасли обеспечение качества, безопасности и контроля затрат при строительстве стальных конструкций имеет первостепенное значение. Ключ к достижению этих целей — установление единых стандартов проектирования для всех стальных конструкций, используемых на протяжении всего проекта. Стандартизируя процессы проектирования, закупки и строительства, мы можем упростить выполнение проектов, снизить затраты и повысить общую эффективность.

В этой статье мы рассмотрим важность стандартизации проектирования стальных конструкций для нефтехимических проектов, обсудим принципы этой стандартизации и выделим конкретные рекомендации для обеспечения безопасности, качества и модульности в выполнении проектов.

1. Основные цели стандартизации стальных конструкций

Основная цель стандартизированного проектирования стальных конструкций — достичь единообразия во всех аспектах строительства, начиная от выбора материалов и изготовления до сборки и установки. Следуя этим единым рекомендациям, можно достичь нескольких ключевых целей:

1.1 Единые принципы проектирования

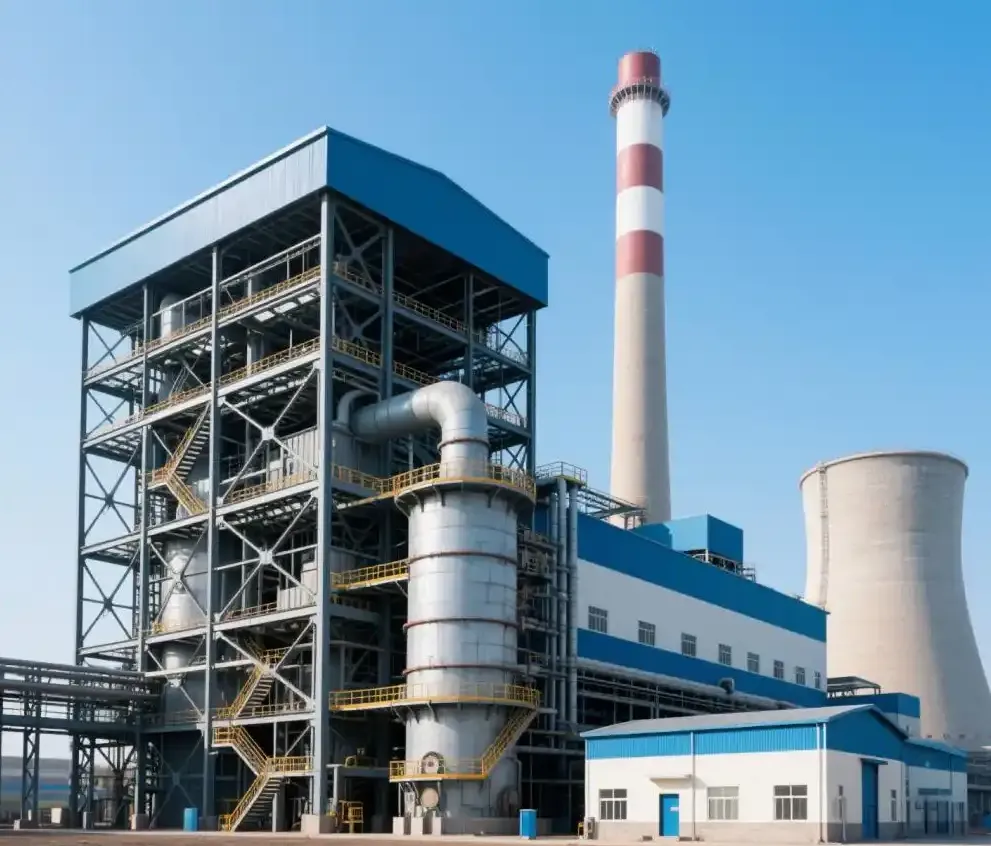

• Единообразие: Все стальные конструкции на объекте, включая технологические установки, трубные эстакады, каркас оборудования, платформы и лестницы, должны соответствовать единым проектным спецификациям, включая материалы, размеры сечений и детали соединений.

• Стандартизация и модульность: Необходимо приоритетно использовать стандартизированные компоненты и узловые соединения. Поощряется модульное проектирование для минимизации сварочных работ на месте и ускорения строительства.

• Экономия средств: Стандартизация материалов и компонентов позволяет закупать их большими партиями, что снижает затраты на закупку и хранение.

• Производительность: Проектирование должно быть ориентировано на упрощение процесса установки, снижение сложности и облегчение префабрикации и монтажа.

• Эстетическое единство: Все открытые стальные конструкции должны соответствовать единой цветовой схеме и планировке для поддержания современного, чистого индустриального облика.

2. Основные рекомендации по проектированию стальных конструкций в нефтехимических проектах

2.1 Стандартизация материалов и спецификаций

• Основной материал стали: Для главных конструкций (колонн и главных балок) используйте сталь Q355B (заменяет старый стандарт Q345B), если только специальные требования по нагрузке не требуют другого материала. Для вторичных компонентов (вторичные балки, распорки) можно использовать сталь Q235B.

• Спецификации сечений: Ограничьте диапазон размеров стальных сечений, чтобы избежать лишней сложности.

• H-балки: Отдавайте предпочтение национальным стандартам горячекатаных H-балок (серии HW, HM, HN), минимизируя использование сварных H-балок.

• Стальные трубы: Используйте бесшовные стальные трубы или трубы с прямыми сварными швами с едиными сериями спецификаций.

• Гайки и крепежи:

  • Высокопрочные болты должны быть класса 10.9, типа трения.

  • Обычные болты — класса 4.8 или С-класса.

  • Спецификации для заклепок и сварных соединений должны быть унифицированы для обеспечения согласованности сборки и безопасности.

2.2 Стандартизированное проектирование узлов

Для упрощения строительного процесса необходимо разработать стандартизированные узлы для ключевых соединений:

• Соединения колонна-балка: Определите 2-3 стандартизированных схемы жестких или шарнирных соединений колонн и балок для всего проекта.

• Соединения балки с балкой: Стандартизированные шарнирные соединения с высокопрочными болтами и соединительными плитами.

• Фундаменты колонн: Стандартизированные фундаменты в зависимости от формы основания (жесткое/шарнирное).

• Опорные узлы: Единые плиты узлов и методы соединений для центральных опор, эксцентричных опор и т.д.

2.3 Стандартизированная защита от коррозии и покрытия

• Система покрытия: Определите единообразную систему защиты от коррозии (например, эпоксидная цинк-rich грунтовка + эпоксидная железная промежуточная краска + акриловый полиуретановый верхний слой).

• Цвет покрытия: Убедитесь, что все открытые стальные конструкции имеют единую цветовую схему (например, светло-серый, морской серый) и укажите код цвета в проектной документации.

• Стандарты удаления ржавчины: Стандартизируйте уровень удаления ржавчины для стальных поверхностей, например, уровень Sa 2.5.

2.4 Спецификации для платформ, лестниц и ограждений

• Панели решеток: Используйте решетку из стали G325/30/100 с заданными требованиями к нагрузке.

• Лестницы: Стандартизируйте углы лестниц (например, 45°), ширину и высоту ступеней, а также высоту перил.

• Ограждения: Стандартизируйте расстояние между вертикальными стойками, а также размеры и высоту перил и подножек.

• Тип ограждения: Используйте стандартные стальные ограждения или ограждения из проволочной веревки с детализированными узловыми соединениями.

2.5 Нагрузки и стандарты проектирования

• Живая нагрузка: Стандартизируйте эксплуатационную живую нагрузку для платформ на всех уровнях (например, 4 кН/м²).

• Нагрузки трубопроводов: Установите единые методы расчета нагрузок для трубных эстакад, включая изоляцию, среду и тестовую воду.

• Нагрузки от ветра и сейсмические нагрузки: Используйте одни и те же стандарты и местные нормы для расчета ветровых и сейсмических нагрузок для всех стальных конструкций.

• Комбинации нагрузок: Стандартизируйте сценарии комбинаций нагрузок, используемые в процессе проектирования.

3. Требования к проектным организациям

Для обеспечения плавного выполнения проекта требуется следующие проектные материалы:

• Фаза предварительного проектирования: Представить "Единые технические спецификации для стальных конструкций" для проверки и утверждения как заказчиком, так и подрядчиком до начала проекта.

• В процессе проектирования: Все чертежи стальных конструкций (включая предварительные и рабочие чертежи) должны соответствовать утвержденным единым спецификациям.

• Окончательные материалы: Конечные строительные чертежи должны включать полное "Заявление о проектировании стальной конструкции", которое отражает все единые спецификации для строительства и приемки.

4. Ожидаемые преимущества стандартизации

Ожидается, что выполнение этих рекомендаций принесет следующие преимущества:

• Ускоренное строительство: Использование стандартизированных и модульных проектов значительно увеличивает уровень префабрикации, делая сборку на месте быстрой, как "строительство из блоков", что сокращает время строительства.

• Снижение затрат: Оптовая закупка материалов снижает цену за единицу, а стандартизированные проекты помогают минимизировать изменения в проектировании и ошибки в изготовлении.

• Повышение эстетического качества: Единые спецификации и цвета обеспечат современный, организованный и профессиональный вид всей установки.

• Упрощенное обслуживание и эксплуатация: Будущие работы по обслуживанию, ремонту и управлению запасными частями будут упрощены благодаря согласованности компонентов и проектов.

5. Рекомендации по эффективному проектированию и планировке

Вот дополнительные рекомендации для оптимизации проектирования стальных конструкций для нефтехимических объектов:

• Системы трубных эстакад: Убедитесь, что проектирование и планировка трубных эстакад разумны, с достаточным расстоянием, чтобы избежать конфликтов между трубами и конструктивными элементами.

• Проектирование фундаментов колонн и колонн: Стандартизируйте детали фундаментов колонн и соединений для согласованности.

• Проектирование трубопроводов: Убедитесь, что трубопроводные трассы спроектированы так, чтобы минимизировать столкновения с конструктивными элементами, особенно в местах с высокой проходимостью, таких как пешеходные дорожки и верхние проходы.

Заключение: Достижение совершенства в проектировании нефтехимических объектов

Стандартизация проектирования стальных конструкций — это мощный инструмент, который помогает обеспечить качество, безопасность и эффективность нефтехимических проектов. Реализуя эти рекомендации, все участники проекта смогут упростить процессы закупки, строительства и обслуживания, снизить затраты и время, одновременно улучшив общий эстетический вид и функциональность объекта.
